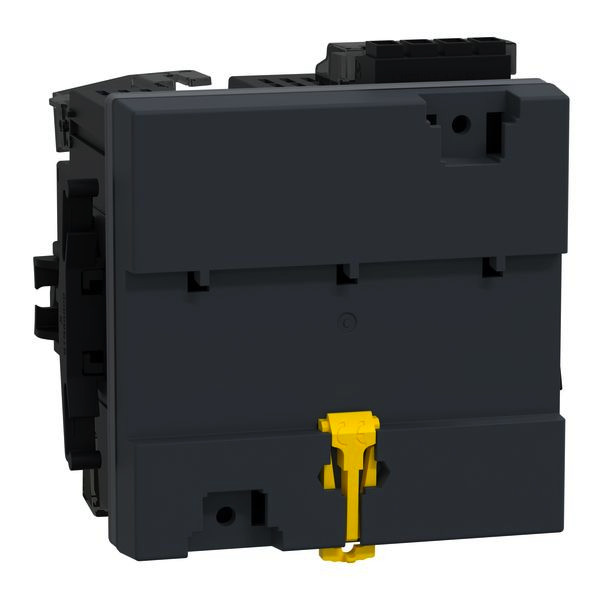

01406031 SCHNEIDER ELECTRIC METSEPM5563 PM5563-Messgerät m 1Mod.
METSEPM5563
3606480614088
METSEPM5563
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Serie PM5000 für Fronteinbau und DIN-Schiene (PM5563), 96 x 96 mm, für Stern- (3Phasen) und Dreieck-Schaltung (3Phasen+N) in Nieder- und Mittelspannungsanwendungen
Anzeige: Vollgraphische LCD-Anzeige (Größe 67 x 62,5 m / Auflösung 128x128) weiß hinterleuchtet, Klartextanzeige durch 6-zeilige Darstellung, 4 Messwerte mit Einheit, Spannungseingang: Direktanschluss bis 690 V AC (Phase-Phase), Stromeingang: über Stromwandler TI mit sekundär 5 A oder 1A (zulässiger Überstrom 20 A), Genauigkeit: Wirkenergiemessung gemäß IEC 62053-22, Prüfung, Messung und Überwachung des Betriebsverhaltens gemäß IEC 61557-12, Versorgung: PM5100/PM5300: 100...415 V AC (± 10 %), < 5 W, PM5500: 100...480 V AC (± 10 %), < 5 W
Schutzart: Front: IP52, Rückseite: IP 20
Modbus RTU und Modbus TCP, 4 Eingänge / 2 Ausgänge (Konfigurierbarer Transistor), Hutschienen montage (ohne Display) Das PowerLogic PM5563 ist ein Universalmessgerät für die DIN-Schiene ohne Display. Das Messgerät mit der Genauigkeitsklasse 0.2S (gemäß der Norm IEC 62053-22) misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und ermöglicht eine Oberschwingungsanalyse bis zur 63 Harmonischen. Es ist geeignet für 50-Hz- oder 60-Hz-Anwendungen und Versorgungsspannungen im Bereich von 100 bis 415 VAC und 125 bis 250 VDC. Universalmessung für dreiphasige Wandlermessung von Dreileiter- oder Vierleiter-Drehstromnetzen (4. Stromeingang zur N-Leiter Messung) über Stromwandler (sekundär 1 A bzw. 5 A) und Direktmessung bis 690V AC bzw. Mittelspannungsanwendungen über Spannungswandler. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 690 VAC bei 47 bis 63 Hz, der Messbereich zwischen Phase und Neutralleiter beträgt 20 bis 400VAC bei 47 bis 63 Hz. Die Kommunikation kann sowohl über Ethernet mit 2 physikalische Ethernet-Ports (geswitched) mit einer IP Adresse (Modbus TCP, BACnet/IP, EtherNet/IP) als auch über Modbus RTU realisiert werden. Zusätzlich gibt es 4 konfigurierbare digitale Eingänge, 2 konfigurierbare Transistor-Ausgänge. Datenauslesung per dynamische QR-Code Anzeigen. Es gibt 52 konfigurierbare Alarme und 15 min-Lastprofilaufzeichung für z.B. 14 Messgrößen für 90 Tage. Zeigerdiagramm der Phasen (Strom, Spannung) integrierter Web-Server zur Anzeige der Echtzeitdaten, Energiezähler, Netzqualität, Alarme (aktiv/historisch), Ein-/Ausgangsstatus, Lastprofilaufzeichnung Energie (kWh, kVARh, kVAh). Die Produktabmessungen sind wie folgt: Breite 96 mm, Tiefe 110 mm, Höhe 91 mm.
Anzeige: Vollgraphische LCD-Anzeige (Größe 67 x 62,5 m / Auflösung 128x128) weiß hinterleuchtet, Klartextanzeige durch 6-zeilige Darstellung, 4 Messwerte mit Einheit, Spannungseingang: Direktanschluss bis 690 V AC (Phase-Phase), Stromeingang: über Stromwandler TI mit sekundär 5 A oder 1A (zulässiger Überstrom 20 A), Genauigkeit: Wirkenergiemessung gemäß IEC 62053-22, Prüfung, Messung und Überwachung des Betriebsverhaltens gemäß IEC 61557-12, Versorgung: PM5100/PM5300: 100...415 V AC (± 10 %), < 5 W, PM5500: 100...480 V AC (± 10 %), < 5 W
Schutzart: Front: IP52, Rückseite: IP 20
Modbus RTU und Modbus TCP, 4 Eingänge / 2 Ausgänge (Konfigurierbarer Transistor), Hutschienen montage (ohne Display) Das PowerLogic PM5563 ist ein Universalmessgerät für die DIN-Schiene ohne Display. Das Messgerät mit der Genauigkeitsklasse 0.2S (gemäß der Norm IEC 62053-22) misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und ermöglicht eine Oberschwingungsanalyse bis zur 63 Harmonischen. Es ist geeignet für 50-Hz- oder 60-Hz-Anwendungen und Versorgungsspannungen im Bereich von 100 bis 415 VAC und 125 bis 250 VDC. Universalmessung für dreiphasige Wandlermessung von Dreileiter- oder Vierleiter-Drehstromnetzen (4. Stromeingang zur N-Leiter Messung) über Stromwandler (sekundär 1 A bzw. 5 A) und Direktmessung bis 690V AC bzw. Mittelspannungsanwendungen über Spannungswandler. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 690 VAC bei 47 bis 63 Hz, der Messbereich zwischen Phase und Neutralleiter beträgt 20 bis 400VAC bei 47 bis 63 Hz. Die Kommunikation kann sowohl über Ethernet mit 2 physikalische Ethernet-Ports (geswitched) mit einer IP Adresse (Modbus TCP, BACnet/IP, EtherNet/IP) als auch über Modbus RTU realisiert werden. Zusätzlich gibt es 4 konfigurierbare digitale Eingänge, 2 konfigurierbare Transistor-Ausgänge. Datenauslesung per dynamische QR-Code Anzeigen. Es gibt 52 konfigurierbare Alarme und 15 min-Lastprofilaufzeichung für z.B. 14 Messgrößen für 90 Tage. Zeigerdiagramm der Phasen (Strom, Spannung) integrierter Web-Server zur Anzeige der Echtzeitdaten, Energiezähler, Netzqualität, Alarme (aktiv/historisch), Ein-/Ausgangsstatus, Lastprofilaufzeichnung Energie (kWh, kVARh, kVAh). Die Produktabmessungen sind wie folgt: Breite 96 mm, Tiefe 110 mm, Höhe 91 mm.
Merkmale
Breite | 112.0 mm |
Verpackungseinheit | 1 |
Gewicht | 0,58 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 90308930 |
Höhe | 101.2 mm |
Unterstützt Protokoll für MODBUS | ja |
Montageart | DIN-Schiene |
Ausführung | Messwandler |
Messwertspeicher | ja |
Maximalstrom (Imax) | 20.0 A |
Oberwellenmessung | ja |
Leistungsfaktor | ja |
Scheinleistung | ja |
Phasenwinkel (cos phi) | ja |
Mit Kommunikationsschnittstelle RS-485 | ja |
Impulsausgang | optisch |
Polart | Dreileiter/Vierleiter |
Messungsart Lastgang | ja |
Nennstrom (In) | 5.0 A |
Kurzbeschreibung | Universalmessgerät PM5563, 2 Ethernet, DIN Montage, bis 63. Harmonischen, 4 Digitaleingang und 2 -ausgang, Klasse 0,2s |
Tiefe | 89.0 mm |
Display | optional |
Anzahl der digitalen Eingänge | 2.0 |
Anzahl der digitalen Ausgänge | 4.0 |
Anzahl der analogen Eingänge | 0.0 |
Anzahl der analogen Ausgänge | 0.0 |
Spannungsart der Versorgungsspannung | AC/DC |
Unterstützt Protokoll für sonstige Bussysteme | ja |
Schutzart (IP), frontseitig | sonstige |
Anzahl der Ethernet-Anschlüsse | 0.0 |
Amperemeter | ja |
Blindleistungsmesser | ja |
Frequenzmesser | ja |
Voltmeter | ja |
Wirkleistungsmessgerät | ja |
Anschließbarer Leiterquerschnitt eindrähtig | 0.82 - 3.31 mm² |
Versorgungsspannung bei AC 50 Hz | 100.0 - 480.0 V |
Versorgungsspannung bei AC 60 Hz | 100.0 - 480.0 V |
Versorgungsspannung bei DC | 125.0 - 250.0 V |
Frequenzmessbereich | 45.0 - 65.0 Hz |
Displayauflösung (horizontal) | 128.0 px |
Displayauflösung (vertikal) | 128.0 px |
Genauigkeitsklasse Wirkleistung nach IEC 62053-22 | 0.2S |
Genauigkeitsklasse Blindleistung nach IEC 62053-23 | sonstige |
Abtastfrequenz | 12800.0 Hz |
Anzahl der Spannungsmesseingänge | 4.0 |
Anzahl der Strommesseingänge | 8.0 |
Mit Auditprotokollierung (Audit log) | ja |
Mit Protokollierung von Sicherheitsereignissen (Security event log) | ja |
Web-Server mit HTTPS-Übertragungsprotokoll | ja |
