01405991 SCHNEIDER ELECTRIC METSEPM5341 PM5341-Messgerät m. Ethernet
METSEPM5341
3606480614057
METSEPM5341
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
12 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

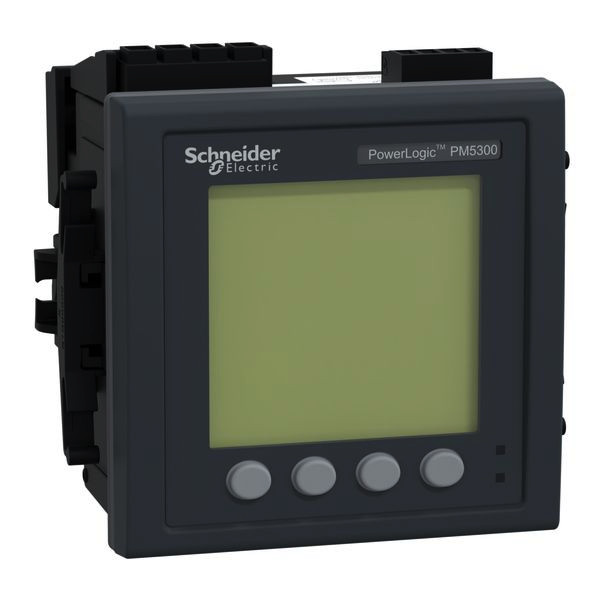

Das PowerLogic PM5341 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD Anzeige und verfügt über eine zusätzliche MID Zertifizierung. Das Messgerät bietet eine Genauigkeit der Klasse 0,5s gemäß der Norm IEC 62053-22 und 64 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und bis zur 31. Oberschwingung. Mit 4 Quadranten Energiemessung. 256 KiloByte Speicher für zwei feste Parameter, Wirk- und Blindenergie, enthalten. Das Gerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 415 VAC und 125 bis 250 VDC. Der Bemessungsstrom dieses Messgerätes beträgt 1 A oder 5 A und unterstützt Konfigurationen mit einer Phase und Neutralleiter, drei Phasen oder drei Phasen und Neutralleiter. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 690 VAC bei 47 bis 63 Hz. Der Messbereich zwischen Phase und Nullleiter beträgt 20 bis 400 VAC bei 45 bis 65 Hz. Das Kommunikationsprotokoll ist Modbus TCP/IP und BACnet/IP basierend auf 10/100 Mbit/s, Ethernet mit Anschluss RJ45 Unterstützung. Das Messgerät verfügt außerdem über 2 konfigurierbare digitale Eingänge oder digitale Ausgänge und zwei Relaisausgänge. Es gibt 35 konfigurierbare Alarme und es werden vier Tarife unterstützt. Die Produktabmessungen sind wie folgt: Breite 96 Millimeter, Tiefe 72 Millimeter, Höhe 96 Millimeter und Produktgewicht 430 g.
Merkmale
Breite | 112.0 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 12 |
Gewicht | 0,55 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 90308930 |
Höhe | 101.2 mm |
Unterstützt Protokoll für MODBUS | ja |
Montageart | Frontmontage |
Ausführung | Messwandler |
Messwertspeicher | ja |
Maximalstrom (Imax) | 20.0 A |
Oberwellenmessung | ja |
Leistungsfaktor | ja |
Scheinleistung | ja |
Phasenwinkel (cos phi) | ja |
Impulsausgang | optisch |
Polart | Dreileiter/Vierleiter |
Messungsart Lastgang | ja |
Nennstrom (In) | 5.0 A |
Kurzbeschreibung | Universalmessgerät PM5341, Ethernet, MID, bis 31. Harmonischen, 2 Digitaleingang -ausgang, 2 Ausgangrelais, Klasse 0,5s |
Tiefe | 89.0 mm |
Display | LCD |
Anzahl der digitalen Eingänge | 2.0 |
Anzahl der digitalen Ausgänge | 4.0 |
Anzahl der analogen Eingänge | 0.0 |
Anzahl der analogen Ausgänge | 0.0 |
Spannungsart der Versorgungsspannung | AC/DC |
Unterstützt Protokoll für sonstige Bussysteme | ja |
Schutzart (IP), frontseitig | sonstige |
Anzahl der Ethernet-Anschlüsse | 1.0 |
Amperemeter | ja |
Blindleistungsmesser | ja |
Frequenzmesser | ja |
Voltmeter | ja |
Wirkleistungsmessgerät | ja |
Anschließbarer Leiterquerschnitt eindrähtig | 0.82 - 3.31 mm² |
Versorgungsspannung bei AC 50 Hz | 100.0 - 415.0 V |
Versorgungsspannung bei AC 60 Hz | 100.0 - 415.0 V |
Versorgungsspannung bei DC | 125.0 - 250.0 V |
Geeignet für RJ-Stecker | ja |
Frequenzmessbereich | 47.0 - 63.0 Hz |
Displayauflösung (horizontal) | 128.0 px |
Displayauflösung (vertikal) | 128.0 px |
Genauigkeitsklasse Wirkleistung nach IEC 62053-22 | 0.5S |
Genauigkeitsklasse Blindleistung nach IEC 62053-23 | sonstige |
Abtastfrequenz | 6400.0 Hz |
Anzahl der Spannungsmesseingänge | 4.0 |
Anzahl der Strommesseingänge | 6.0 |
Mit Protokollierung von Sicherheitsereignissen (Security event log) | ja |
