01405774 SCHNEIDER ELECTRIC METSEPM5110 PM5110-Messgerät mit Modbus

Serie PM5000 für Fronteinbau und DIN-Schiene (PM5563), 96 x 96 mm, für Stern- (3Phasen) und Dreieck-Schaltung (3Phasen+N) in Nieder- und Mittelspannungsanwendungen
Anzeige: Vollgraphische LCD-Anzeige (Größe 67 x 62,5 m / Auflösung 128x128) weiß hinterleuchtet, Klartextanzeige durch 6-zeilige Darstellung, 4 Messwerte mit Einheit, Spannungseingang: Direktanschluss bis 690 V AC (Phase-Phase), Stromeingang: über Stromwandler TI mit sekundär 5 A oder 1A (zulässiger Überstrom 20 A), Genauigkeit: Wirkenergiemessung gemäß IEC 62053-22, Prüfung, Messung und Überwachung des Betriebsverhaltens gemäß IEC 61557-12, Versorgung: PM5100/PM5300: 100...415 V AC (± 10 %), < 5 W, PM5500: 100...480 V AC (± 10 %), < 5 W
Schutzart: Front: IP52, Rückseite: IP 20

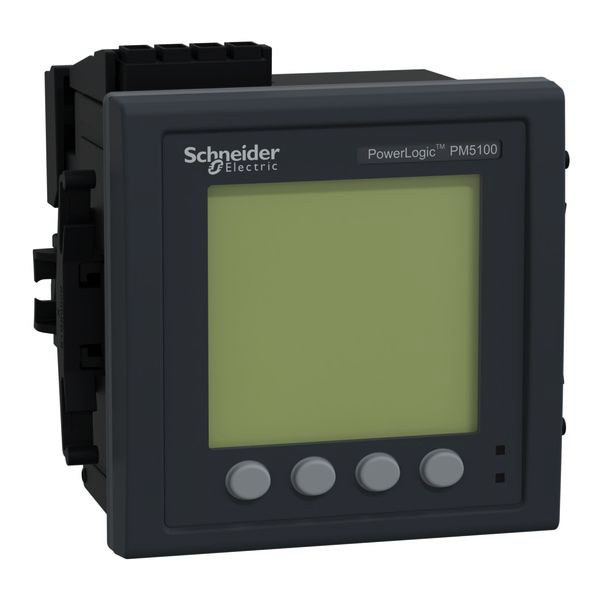

Modbus RTU, 1 Ausgang (S0), MID Das PowerLogic PM5110 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD-Anzeige. Das Messgerät mit der Genauigkeitsklasse 0.5S (gemäß der Norm IEC 62053-22) misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und ermöglicht eine Oberschwingungsanalyse bis zur 15 Harmonischen. Es ist geeignet für 50-Hz- oder 60-Hz-Anwendungen und Versorgungsspannungen im Bereich von 100 bis 415 VAC und 125 bis 250 VDC. Universalmessung für dreiphasige Wandlermessung von Dreileiter- oder Vierleiter-Drehstromnetzen über Stromwandler (sekundär 1 A bzw. 5 A) und Direktmessung bis 690V AC bzw. Mittelspannungsanwendungen über Spannungswandler. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 690 VAC bei 47 bis 63 Hz, der Messbereich zwischen Phase und Neutralleiter beträgt 20 bis 400VAC bei 47 bis 63 Hz. Die Kommunikation wird über Modbus RTU realisiert, zusätzlich gibt es einen Digitalausgang (Transistor) als Impulsausgang, 40 V DC, 20 mA. Datenauslesung per dynamische QR-Code Anzeigen. Es gibt 33 konfigurierbare Alarme. Die Produktabmessungen sind wie folgt: Breite 96 mm, Tiefe 72 mm, Höhe 96 mm und Gewicht 380 g.
