01557364 SCHNEIDER ELECTRIC METSEPM3250 PM3250 MESSGERÄT MODBUS

Universal-Messgeräte Serie PM3200
für DINSchiene (5 TE), Display: LCD-Anzeige, hinterleuchtet, vollgraphisch, Spannungseingang: Direktanschluss bis 480 V AC (Phase-Phase), Stromeingang: über Stromwandler TI mit sekundär 5 A (zulässiger Überstrom 6 A), Genauigkeit: Klasse 0.5S (IEC 62053-22 und IEC 61557-12) bzw. Klasse C (EN50470-3), Abmessung (B x H x T): 90 x 87 x 69 mm, Versorgung: 100…415 V AC (± 10 %), 5 VA, Schutzart: Front IP 40, Gehäuse IP 20

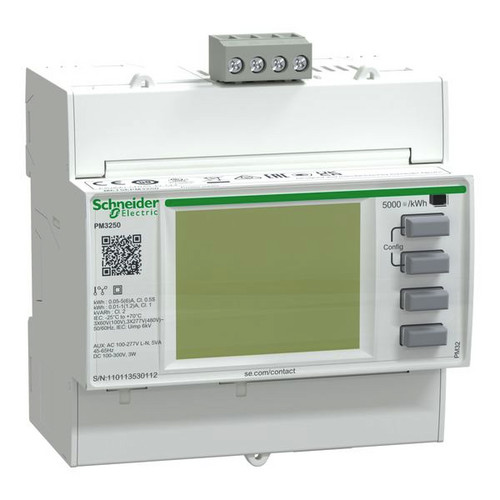

Schnittstelle Modbus RTU (RS485) PowerLogic PM3250 Universalmessgerät für DIN Montage mit einem hintergrundbeleuchteten LCD Display (128 x 96 Pixel). Das Messgerät bietet eine Genauigkeit der Klasse 0,5s gemäß der Norm IEC 62053-22 und 32 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor, Scheinleistung, Gesamtharmonische Verzerrung und bis zur 15ten Harmonischen. Mit 4 Quadranten Energiemessung. Das Messgerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 277VAC, 173 bis 480VAC und 100 bis 300VDC. Der Bemessungsstrom für dieses Messgerät beträgt 1 A oder 5 A und unterstützt einphasige, einphasige und neutrale oder dreiphasige Konfigurationen. Der direkte Messbereich beträgt 50 bis 570VAC, mit einem externen Spannungswandler 570 bis 999000VAC. Der Bereich der Messspannung zwischen den Phasen beträgt 80 bis 570 VAC bei 45 bis 65 Hz. Der Messbereich zwischen Phase und Neutralleiter beträgt 50 bis 330VAC bei 45 bis 65 Hz. Das Kommunikationsprotokoll ist Modbus RTU und ASCII 2 Drähte mit RS485 Anschluss. Das Messgerät bietet eine Ereignisaufzeichnung mit bis zu 5 Alarmen. Die Produktabmessungen sind wie folgt: Breite 90 mm, Tiefe 70 mm, Höhe 95 mm und Produktgewicht 260 g.
