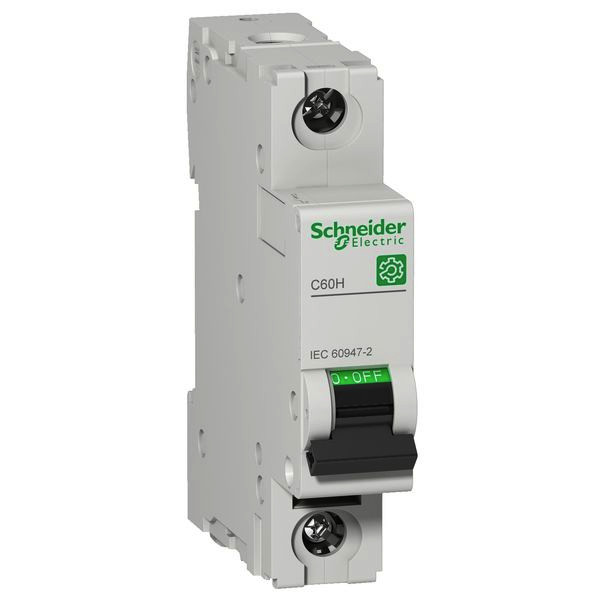

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01028142 SCHNEIDER ELECTRIC M9F15120 M9 LS-SCHALTER C60H 1P 20A

M9F15120 3606480577536 M9F15120
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
12 ST Menge übernehmen
144 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Leitungsschutzschalter C60SP Multi 9 OEM, 10 kA. 4-polig, Nennstrom 25A, B-Charakteristik, Betriebsspannung (Ue) 415V AC IEC/EN 60947-2 / 277V AC UL 1077, Isolationsspannung (Ui) 500V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60SP erfüllt folgende Normen- IEC/EN 60947-2, UL 1077 / CSA C22.2 Nr.235 / GB 14048-2. Leitungsschutzschalter C60SP sind Multistandard-Leitungsschutzschalter die weltweit eingesetzt werden können, da sie alle internationalen und auch alle wichtigen nationalen Normen erfüllen.

Merkmale

Schutzart (IP) IP20
Spannungsart AC/DC
Verpackungseinheit 1
Verpackungseinheit 144
Verpackungseinheit 12
Gewicht 0,11
Gewichtseinheit KG
Gewichtbezugsmenge 1
Einbautiefe 44.0 mm
Bemessungsstrom 20.0 A
Bemessungsspannung 240.0 V
Frequenz 50.0 - 60.0 Hz
Auslösecharakteristik D
Energiebegrenzungsklasse 3.0
Überspannungskategorie 4.0
Verschmutzungsgrad 3.0
Breite in Teilungseinheiten 1.0
Polzahl (gesamt) 1.0
Bemessungsisolationsspannung Ui 500.0 V
Anzahl der abgesicherten Pole 1.0
Anschließbarer Leiterquerschnitt eindrähtig 1.0 - 25.0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.0 - 25.0 mm²
Umgebungstemperatur während des Betriebs -30.0 - 70.0 °C
Zusatzeinrichtungen möglich ja
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 30.0 kA
Bemessungsstoßspannungsfestigkeit Uimp 6.0 kV
Kurzbeschreibung Multi 9 OEM LS-Schalter C60H 1-polig 20A D-Char. 15kA IEC60947-2
