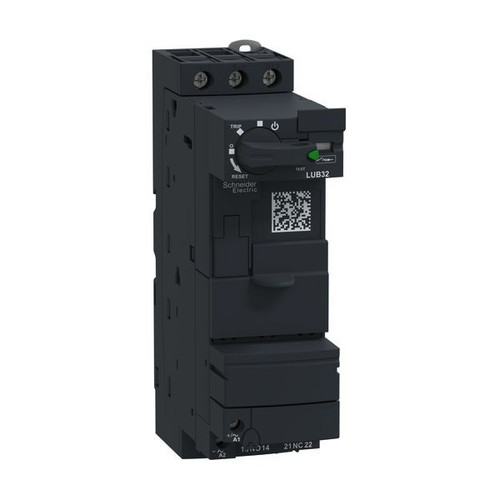

01515088 SCHNEIDER ELECTRIC LUB32 Grundgerät TeSys Modell U
LUB32
3389110362787
LUB32
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
160 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
TeSys Modell U: Motorabgänge mit integrierten Funktionen
TeSys Modell U ist ein kompletter Motorabgang, der die Funktion von Motorschutzschalter und Schütz beinhaltet. Mit lediglich zwei Grundgeräten deckt man den Leistungsbereich von 0,1 bis 15 kW ab. Die Steuerung und der Strombereich müssen erst in letzter Sekunde durch eine steckbare Steuereinheit bestimmt werden.
Für einen kompletten Motorabgang muss ein Grundgerät LUB../ LUB2B.. mit einer Steuereinheit LUCA.... kombiniert werden.
Universelle Grundgeräte mit vorverdrahteter Schalt- und Schutzkombination, serienmäßig bis 12/32 A und mit 2 Hilfskontakten (1 S + 1 Ö), Baubreite bis 15 kW nur 45 mm
(Direkt- und Wendestarter), vollständige Koordination nach IEC 947-6-2 (verschweißfrei). Universelle Grundgeräte mit vorverdrahteter Schalt- und Schutzkombination, serienmäßig bis 12 / 32 A und mit 2 Hilfskontakten (1 S + 1 Ö), Baubreite bis 15 kW nur 45 mm (Direkt- und Wendestarter), vollständige Koordination nach IEC 947-6-2 (verschweißfrei). Hinweis: Für einen kompletten Motorabgang muss ein Grundgerät LUBxx mit einer Steuereinheit LUCxxxxx kombiniert werden! MG: A9
TeSys Modell U ist ein kompletter Motorabgang, der die Funktion von Motorschutzschalter und Schütz beinhaltet. Mit lediglich zwei Grundgeräten deckt man den Leistungsbereich von 0,1 bis 15 kW ab. Die Steuerung und der Strombereich müssen erst in letzter Sekunde durch eine steckbare Steuereinheit bestimmt werden.
Für einen kompletten Motorabgang muss ein Grundgerät LUB../ LUB2B.. mit einer Steuereinheit LUCA.... kombiniert werden.
Universelle Grundgeräte mit vorverdrahteter Schalt- und Schutzkombination, serienmäßig bis 12/32 A und mit 2 Hilfskontakten (1 S + 1 Ö), Baubreite bis 15 kW nur 45 mm
(Direkt- und Wendestarter), vollständige Koordination nach IEC 947-6-2 (verschweißfrei). Universelle Grundgeräte mit vorverdrahteter Schalt- und Schutzkombination, serienmäßig bis 12 / 32 A und mit 2 Hilfskontakten (1 S + 1 Ö), Baubreite bis 15 kW nur 45 mm (Direkt- und Wendestarter), vollständige Koordination nach IEC 947-6-2 (verschweißfrei). Hinweis: Für einen kompletten Motorabgang muss ein Grundgerät LUBxx mit einer Steuereinheit LUCxxxxx kombiniert werden! MG: A9
Merkmale
Schutzart (IP) | IP20 |
Breite | 45.0 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 160 |
Verpackungseinheit | 10 |
Gewicht | 0,88 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362010 |
Bemessungsbetriebsleistung bei AC-3, 400 V | 15.0 kW |
Bemessungsbetriebsstrom Ie | 32.0 A |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24.0 - 240.0 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24.0 - 240.0 V |
Bemessungssteuerspeisespannung Us bei DC | 220.0 - 24.0 V |
Mit Kurzschlussauslöser | ja |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart zur Betätigung | AC/DC |
Höhe | 154.0 mm |
Tiefe | 126.0 mm |
Anzahl der Befehlsstellen | 3.0 |
Anzahl der Hilfskontakte als Schließer | 1.0 |
Anzahl der Hilfskontakte als Öffner | 1.0 |
Anzahl der Leuchtmelder | 0.0 |
Tragschienenmontage möglich | ja |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Art des Motorstarters | Direktstarter (DOL) |
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig | 7.5 kW |
Bemessungsleistung, 460 V, 60 Hz, 3-phasig | 15.0 kW |
Bemessungsleistung, 575 V, 60 Hz, 3-phasig | 15.0 kW |
Bemessungsbetriebsstrom bei AC-3, 400 V | 32.0 A |
Umgebungstemperatur, Obergrenze ohne Einschränkungen | 70.0 °C |
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V | 50000.0 A |
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V | 50000.0 A |
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V | 10000.0 A |
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V | 4000.0 A |
Zuordnungsart nach IEC 60947-4-3 | Klasse 2 |
Ausführung | Bemessungsleistung AC-3, 400 V: 0,1-15 kW |
Kurzbeschreibung | Grundgerät, TeSys U, 32A, mit Schraubklemmen |
