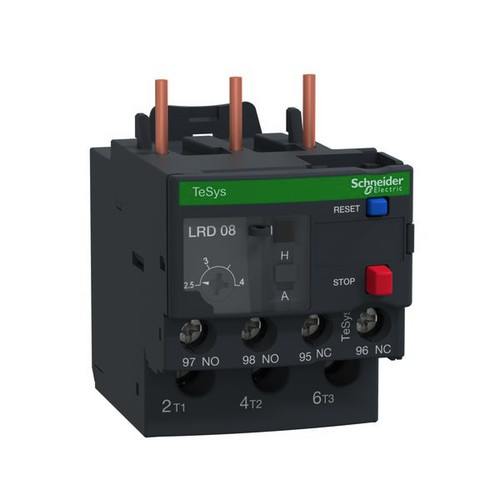

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01500524
SCHNEIDER ELECTRIC LRD08 MOTORSCHUTZRELAIS

LRD08 3389110346787 LRD08
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
24 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Temperaturkompensiert mit Differentialschutz, mit manueller oder automatischer
Rückstellung. Für AC und DC gleichermaßen geeignet. TeSys LR ? 3-polige Motorschutzrelais. Motorschutzrelais. Einstellbereich_Relais 2,5-4 A, Max. Grösse aM 6, Max. Grösse BS88 16, Max. Grösse gG 10, MTZ 01, Verwendung D09-D38. Temperaturkompensiert mit Differentialschutz. Mit manueller oder automatischer Rückstellung. Auslöseklasse 10 A. Schraubklemmen. Montage direkt unter das Schütz. Auf der Gerätefrontseite Wahl der Rückstellung manuell oder automatisch. Roter Taster zur Auslösung der Funktion -Test?. Blauer Taster für die Funktion -Aus? und -Manuelle Rückstellung?. Gelbe mechanische Anzeige erscheint bei Auslösung des Relais. Hilfsschalter 1S+1Ö.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 24
Gewicht 0,14
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Montageart Direktanbau
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Auslöseklasse CLASS 10 A
Anschlussart Hauptstromkreis Schraubanschluss
Einstellbarer Strombereich 2.5 - 4.0 A
Max. Bemessungsbetriebsspannung Ue 690 V
Reset-Funktion automatisch ja
Reset-Funktion Taster ja
Kurzbeschreibung Motorschutzrelais, 2,5-4A, 1S+1Ö, Klasse 10A
eClass 11.0 - Klasse 27371501
UNSPSC 14.0801 - Klasse 39122330
