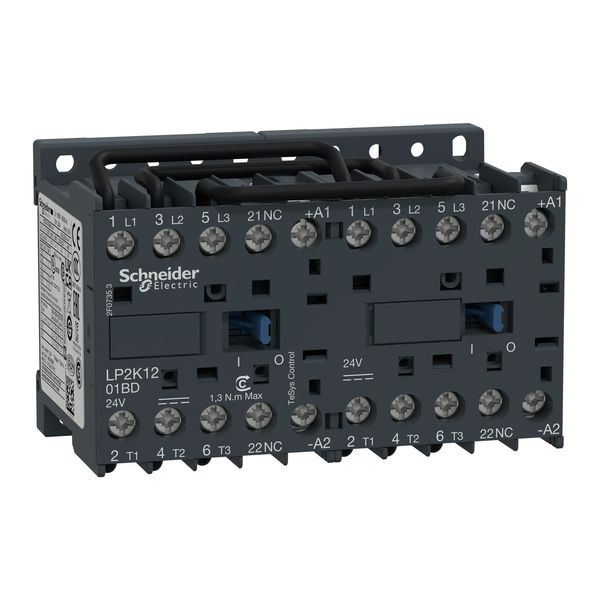

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01570948
SCHNEIDER ELECTRIC LP2K1201BD Wendeschützkombination, 3p+1Ö

LP2K1201BD 3389110791068 LP2K1201BD
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
20 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Kompaktes 3-poliges WendeschützTeSys K für Motoranwendungen. Nennwert 12A AC-3 5. 5kW@400V, beinhaltet eine 24V DC-Spule, 1 Schließer-Hilfskontakt, eine mechanische Verriegelung und eine vorverdrahtete Umkehrschaltung. LP2K1201BD ist ein 3-poliges Wendeschütz TeSys K für einfache Motoranwendungen bis 5,5kW@400V. Sehr kompakt, DIN-Schienen-kompatibel, wird er mit einer mechanischen Verriegelung und einer vorverdrahteten Wendeschaltung montiert. Dank seiner 24V DC-Spule und dem eingebauten Hilfskontakt 1NC lässt er sich problemlos in alle Steuerungssysteme integrieren. Es erfüllt mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und ist Green Premium (RoHs/Reach) zertifiziert.

Merkmale

Schutzart (IP) IP20
Breite 90 mm
Verpackungseinheit 1
Verpackungseinheit 20
Gewicht 0,45
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Funktion Wendeschütz
Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung DC
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (NEMA) sonstige
Bemessungsbetriebsleistung NEMA 5.59 kW
Kurzbeschreibung Wendeschützkombination, 3p+1Ö, 5,5kW/400V/AC3, 12A, 24VDC
Höhe 58 mm
Tiefe 57 mm
Anzahl der Hilfskontakte als Öffner 1
Spannungsart der Betriebsspannung DC
Betriebsspannung bei DC 440 - 440.0 V
eClass 11.0 - Klasse 27371009
UNSPSC 14.0801 - Klasse 39121529
