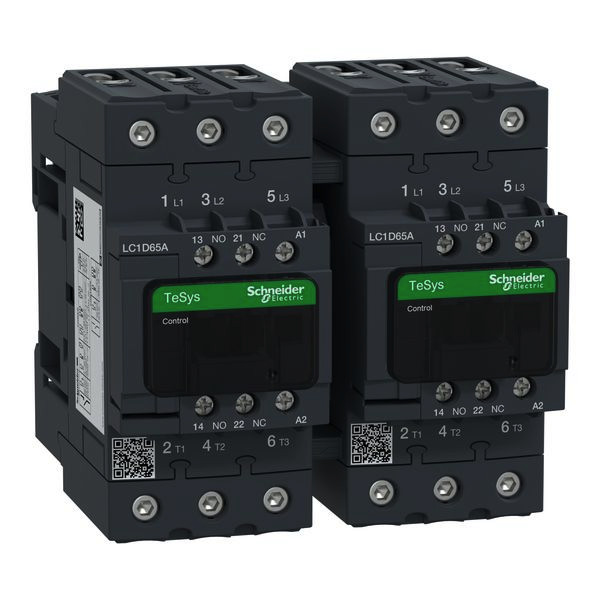

Abbildung ähnlich
01570204 SCHNEIDER ELECTRIC LC2D65AB7 Wendeschützkombination, 3p+1S+
LC2D65AB7
3389119409612
LC2D65AB7
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennwert 65A AC-3 30kW@400V, beinhaltet eine 24V 50/60Hz AC-Spule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 119 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Gewicht | 2,1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Funktion | Wendeschütz |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 24.0 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 65 A |
| Tragschienenmontage möglich | ja |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (NEMA) | sonstige |
| Bemessungsbetriebsleistung NEMA | 29.8 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 80 A |
| Kurzbeschreibung | Wendeschützkombination, 3p+1S+1Ö, 30kW/400V/AC3 65A, Spule 24V 50/60Hz |
| Höhe | 122 mm |
| Tiefe | 120 mm |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
