Abbildung ähnlich

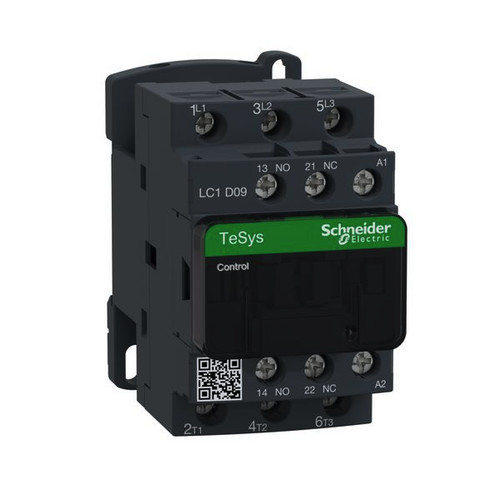

01500445 SCHNEIDER ELECTRIC LC1D09P7 LEISTUNGSSCHÜTZ
LC1D09P7
3389110348903
LC1D09P7
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
| 320 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Steuerspannung 230 V 50/60Hz.
Bemessungsspannung 400 V nach AC-3
2 Hilfsschalter: 1 S + 1 Ö; Baubreite bis 18,5 kW = 45 mm.
Anschluss: Schraubklemmen
(von 18,5 bis 30 kW Hauptstrom mit EverLink-Klemmen). Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 230 V AC. Abmessung (BxHxT) 45x77x86 mm, Gewicht 0,32 kg. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GOST, BV, LROS (Lloyds register of shipping), DNV, CSA, RINA, CCC, UL, GL. Produktstandards gem.
Bemessungsspannung 400 V nach AC-3
2 Hilfsschalter: 1 S + 1 Ö; Baubreite bis 18,5 kW = 45 mm.
Anschluss: Schraubklemmen
(von 18,5 bis 30 kW Hauptstrom mit EverLink-Klemmen). Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 230 V AC. Abmessung (BxHxT) 45x77x86 mm, Gewicht 0,32 kg. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GOST, BV, LROS (Lloyds register of shipping), DNV, CSA, RINA, CCC, UL, GL. Produktstandards gem.
Merkmale
| Breite | 45.0 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 320 |
| Verpackungseinheit | 20 |
| Gewicht | 0,36 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4.0 kW |
| Anzahl der Schließer als Hauptkontakte | 3.0 |
| Anzahl der Öffner als Hauptkontakte | 0.0 |
| Anzahl der Hilfskontakte als Schließer | 1.0 |
| Anzahl der Hilfskontakte als Öffner | 1.0 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9.0 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25.0 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230.0 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6.0 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 2.2 kW |
| Kurzbeschreibung | Leistungsschütz LC1D 3p, +1S+1Ö, 4 kW, 9 A, 400 V AC3, Spule 230 V AC |
| Höhe | 77.0 mm |
| Tiefe | 86.0 mm |
| Betriebsspannung bei AC 50 Hz | 440.0 V |
| Betriebsspannung bei AC 60 Hz | 440.0 V |
