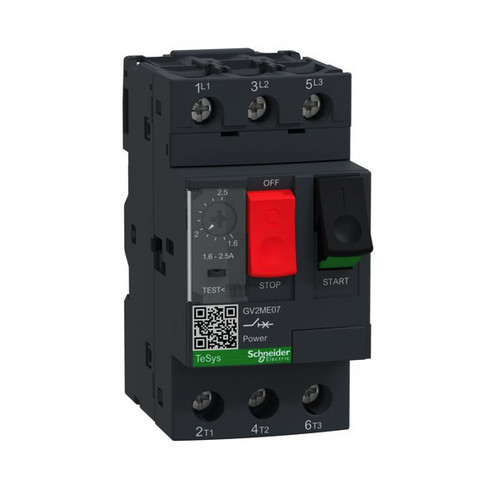

Abbildung ähnlich
01500541 SCHNEIDER ELECTRIC GV2ME07 MOTORSCHUTZSCHALTER
GV2ME07
3389110343076
GV2ME07
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 24 ST | Menge übernehmen |
| 768 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
mit thermischem und magnetischem Auslöser,
ohne Gehäuse.
Motorschutzschalter, 3p, 1-1,6A, Tasterbetätigung, Schraubanschluss. Baureihe: TeSys - Kurzbezeichnung des Geräts: GV2ME - Produkt oder Komponententyp: Leistungsschalter - Geräteanwendung: Motor - Netzwerktyp: AC - Nutzungskategorie: AC-3 gemäß IEC 60947-4-1, Kategorie A gemäß IEC 60947-2 - Unterbrechungskapazität: 100 kA Icu bei 230/240 V AC 50/60 Hz gemäß IEC 60947-2, 100 kA Icu bei 400/415 V AC 50/60 Hz gemäß IEC 60947-2, 100 kA Icu bei 440 V AC 50/60 Hz gemäß IEC 60947-2, 100 kA Icu bei 500 V AC 50/60 Hz gemäß IEC 60947-2, 100 kA Icu bei 690 V AC 50/60 Hz gemäß IEC 60947-2 - Bem.-Bet.-KS-Aussch.-Verm. Ics: 100 % bei 230/240 V AC 50/60 Hz gemäß IEC 60947-2, 100 % bei 400/415 V AC 50/60 Hz gemäß IEC 60947-2, 100 % bei 440 V AC 50/60 Hz gemäß IEC 60947-2, 100 % bei 500 V AC 50/60 Hz gemäß IEC 60947-2, 100 % bei 690 V AC 50/60 Hz gemäß IEC 60947-2 - magnetischer Auslösestrom: 22.5 A. TeSys Motorschutzschalter GV2ME. Motorschutzschalter, 3P, Tasterbetätigung, Schraubanschluss. Bemessungsleistung 0,75 kW, Einstellbereich 1,6-2,5 A. Mit thermischen und magnetischen Auslösern. In der Grundausführung plombierbar und abschließbar. Betätigung über Taster, Schraubklemmen. Bemessungsspannung 400 V, nach AC-3.
Motorschutzschalter, 3p, 1-1,6A, Tasterbetätigung, Schraubanschluss. Baureihe: TeSys - Kurzbezeichnung des Geräts: GV2ME - Produkt oder Komponententyp: Leistungsschalter - Geräteanwendung: Motor - Netzwerktyp: AC - Nutzungskategorie: AC-3 gemäß IEC 60947-4-1, Kategorie A gemäß IEC 60947-2 - Unterbrechungskapazität: 100 kA Icu bei 230/240 V AC 50/60 Hz gemäß IEC 60947-2, 100 kA Icu bei 400/415 V AC 50/60 Hz gemäß IEC 60947-2, 100 kA Icu bei 440 V AC 50/60 Hz gemäß IEC 60947-2, 100 kA Icu bei 500 V AC 50/60 Hz gemäß IEC 60947-2, 100 kA Icu bei 690 V AC 50/60 Hz gemäß IEC 60947-2 - Bem.-Bet.-KS-Aussch.-Verm. Ics: 100 % bei 230/240 V AC 50/60 Hz gemäß IEC 60947-2, 100 % bei 400/415 V AC 50/60 Hz gemäß IEC 60947-2, 100 % bei 440 V AC 50/60 Hz gemäß IEC 60947-2, 100 % bei 500 V AC 50/60 Hz gemäß IEC 60947-2, 100 % bei 690 V AC 50/60 Hz gemäß IEC 60947-2 - magnetischer Auslösestrom: 22.5 A. TeSys Motorschutzschalter GV2ME. Motorschutzschalter, 3P, Tasterbetätigung, Schraubanschluss. Bemessungsleistung 0,75 kW, Einstellbereich 1,6-2,5 A. Mit thermischen und magnetischen Auslösern. In der Grundausführung plombierbar und abschließbar. Betätigung über Taster, Schraubklemmen. Bemessungsspannung 400 V, nach AC-3.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 45.0 mm |
| Polzahl | 3.0 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 768 |
| Verpackungseinheit | 24 |
| Gewicht | 0,26 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362010 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0.75 kW |
| Bemessungsdauerstrom Iu | 2.5 A |
| Bemessungsbetriebsspannung | 230.0 - 690.0 V |
| Überlastauslöser Stromeinstellung | 1.6 - 2.5 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0.37 kW |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100.0 kA |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 33.5 A |
| Phasenausfallempfindlich | ja |
| Höhe | 89.0 mm |
| Tiefe | 78.2 mm |
| Mit thermischem Schutz | ja |
| Ausführung des Betätigungselements | Drucktaster |
| Gerätebauart | Komplettgerät im Gehäuse |
| Kurzbeschreibung | Motorschutzschalter, 3p, 1,6-2,5A, Tasterbetätigung, Schraubanschluss |
| Verlustleistung | 2.5 W |
