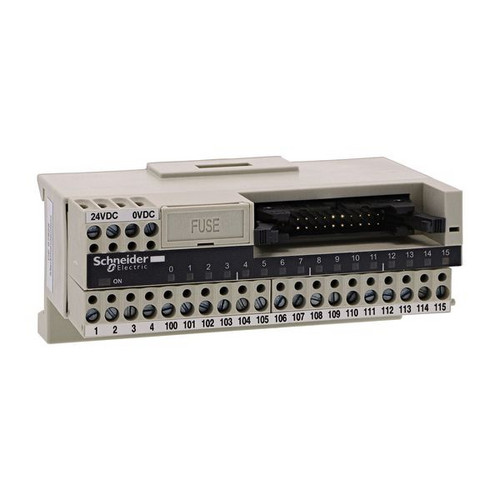

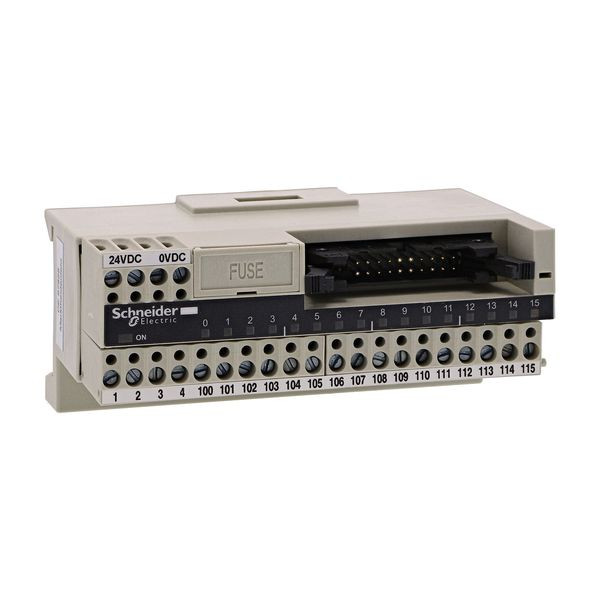

01563678 SCHNEIDER ELECTRIC ABE7H16C11 passiver Klemmenblock ABE7 -
ABE7H16C11
3389110251180
ABE7H16C11
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
32 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Dieses Produkt ist Teil des Modicon ABE7-Sortiments, einem Angebot an Anschlussgrundplatten für das vorverdrahtete Telefast-System. Diese passive Miniatur-Anschlussleiste bietet 16 modulare Eingangs-/Ausgangskanäle. Es hat 1 Klemme pro Kanal. Es handelt sich um einen Unterbau mit einem maximalen Versorgungsstrom von 1,8 A und einer Nennversorgungsspannung von 19 V bis 30 V. Es ist mit Schraubklemmen für den elektrischen Anschluss ausgestattet. Es ist ein Produkt der Schutzart IP2x. Es wiegt 0,16 kg. Es ist für alle Arten von industriellen Anwendungen geeignet. Dieses Produkt ist zertifiziert durch GL, BV, CSA, UL, DNV und LROS. Die Befestigung erfolgt durch Klammern (35mm symmetrische DIN-Schiene) und Schrauben (massive Platte mit Befestigungssatz). Modicon ABE7 vereinfacht die Verdrahtung in Automatisierungssystemen. Vorverdrahtetes System, das den Anschluss und die Anpassung der Steuersignale der mit HE10-Steckern ausgestatteten SPS-Karten ermöglicht.
Merkmale
Schutzart (IP) | IP2X |
Breite | 106 mm |
Gehäusefarbe | grau |
Werkstoff des Gehäuses | Kunststoff metallisiert |
Verpackungseinheit | 1 |
Verpackungseinheit | 32 |
Gewicht | 0,19 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369095 |
Höhe | 63 mm |
Bemessungsspannung | 24 V |
Betriebstemperatur | -5 - 60.0 °C |
Betriebsspannung | 24 - 24.0 V |
Explosionsschutz-Kategorie für Gas | ohne |
Explosionsschutz-Kategorie für Staub | ohne |
Werkstoff der Kontaktbeschichtung | sonstige |
Max. Strombelastbarkeit pro E/A-Signal | 0.5 A |
Max. Strombelastbarkeit pro Anschlusssockel | 1.8 A |
Max. Summenstrom | 1.8 A |
Mit LED-Anzeige | ja |
Verschmutzungsgrad | 2 |
Anzahl der Kanäle pro Steckplatz | 16 |
Anzahl der Sensor-/Aktor-Steckplätze | 1 |
Ausführung der Abgänge für Sensor-/Aktorleitungen | sonstige |
Gewindebuchsen der Sensor-/Aktor-Steckplätze | sonstige |
Kabellänge konfigurierbar | ja |
Kabelaußendurchmesser für Kabelverschraubung | 0.09 - 2.5 mm |
Durchmesser der Kontaktbuchse | 2.5 mm |
Polzahl der Sensor-/Aktor-Steckplätze | 16 |
Werkstoff des Isolierkörpers | sonstige |
Werkstoff des Kontaktgrundkörpers | sonstige Kupferlegierungen |
Tiefe | 64 mm |
Anschließbarer Leiterquerschnitt | 0.09 - 2.5 mm² |
Kurzbeschreibung | Passiver Klemmenblock ABE7, 16 Ein- od. Ausgänge, LED |
