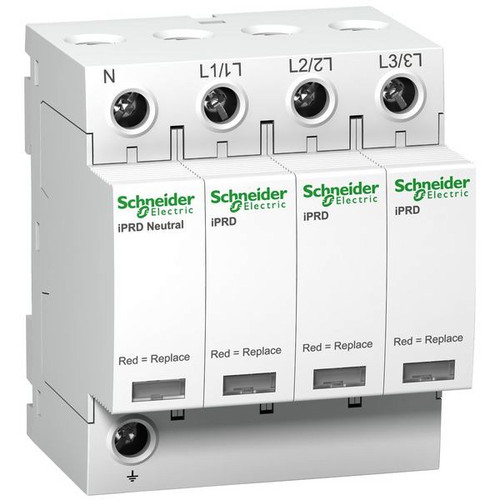

Abbildung ähnlich
01027585 SCHNEIDER ELECTRIC A9L40601 IPRD40r mod.Überspa.able, 3p+N,
A9L40601
3606480506345
A9L40601
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 3 ST | Menge übernehmen |
| 27 ST | Menge übernehmen |
| 216 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Überspannungsableiter Acti 9 iPRD40r. 3-polig+N, Imax 40kA. Steckbare Schutzmodule, Typ 2, mit Fernmeldekontakt.
Merkmale
| Verpackungseinheit | 3 |
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 27 |
| Verpackungseinheit | 216 |
| Gewicht | 0,46 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85354000 |
| Montageart | Hutschiene TH35 |
| Mit Fernmeldekontakt | ja |
| Baugröße | 4 TE |
| Schutzpegel | 1.4 kV |
| Höchste Dauerspannung AC | 350 V |
| Nennableitstoßstrom (8/20) | 15 kA |
| Nennspannung AC | 400 V |
| Prüfklasse Typ 2 | ja |
| Schutzpegel L-N | 1.4 kV |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 4 |
| Schutzpegel N-PE | 1.4 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16 mm² |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Kurzschlussfestigkeit (Isccr) | 50 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 63 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 80 A |
| Kurzbeschreibung | Überspannungsabl. iPRD40r, Typ 2, Steckb. Schutzmodule, 3P+N, Imax 40kA |
