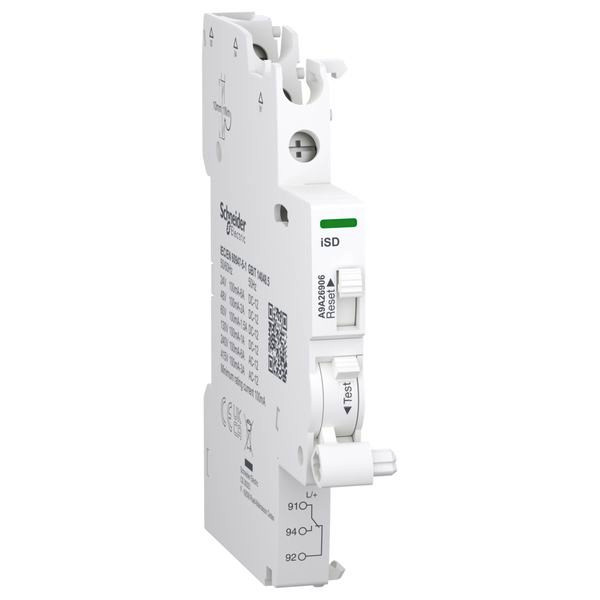

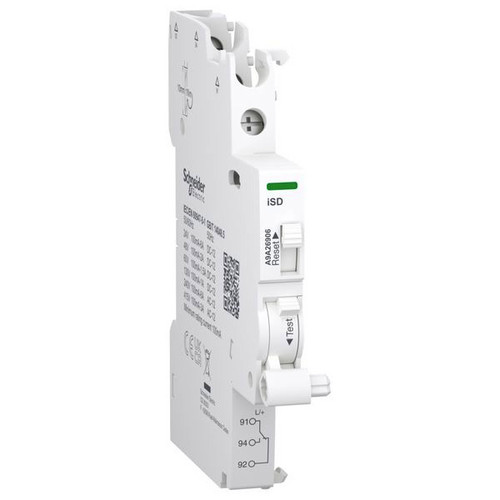

SCHNEIDER ELECTRIC A9A26906 Hilfskontakt Acti9

Dieses elektrische Zubehör von Acti9 ist ein Wechsler (Schließer/Öffner) zur Anzeige der Stellung des Leitungsschutzschalters im Falle eines elektrischen Fehlers oder einer Auslösung. Betriebsstrom von 100mA bis 6A bei einer Frequenz von 50Hz bis 60Hz bei 240VAC und von 100mA bis 3A bei einer Frequenz von 50Hz bis 60Hz bei 415VAC. Betriebsstrom bei 100 mA bei 24 VDC bis 130 VDC. Er steigt auf 6A bei 24VDC, 2A bei 48VDC, 1,5A bei 60VDC und 1A bei 130VDC. Es hat 1 Positionsschalter mit Kontakten vom Typ 1 Wechslerkontakt. Für Installationen in kleinen Gewerbebetrieben oder Gebäuden vorgesehen. Dieses elektrische Zubehör ist mit Acti9-Produkten wie iC60-Doppelanschlussklemme und iID-Doppelanschlussklemme kompatibel. Das iSD wird entweder für die Gerätekurzbezeichnung oder den Kompatibilitätscode verwendet. Die mechanische Anzeige ist auf dem Produkt für die Signalisierung vorgesehen (Local). Schraubklemmenanschluss an der Oberseite. Der Anschluss erlaubt starre Kupferkabel. Der Kabelquerschnitt reicht von 1mm² bis 4mm². Schraubklemmanschluss oben ermöglicht bei flexible Kupferkabel einen Kabelquerschnitt von 0,5 mm² bis 2,5 mm². Schraubklemmenanschluss an der Oberseite. Der Anschluss erlaubt stare Kupferkabel. Der Kabelquerschnitt 2 Kabel ermöglicht einen Kabelquerschnitt von 2,5mm². Er hat einen Schraubklemmanschluss an der Oberseite. Der Anschluss ist flexibel mit Aderendhülsen-Kupferkabeln (2 Kabel) möglich. Der Kabelquerschnitt beträgt 1,5 mm². Die Bemessungsisolationsspannung (Ui) beträgt bis zu 500 V. Die Bemessungs-Stoßspannung (Uimp) beträgt 4kV. Die Breite in 9-mm-Teilung ist 1. Die Abmessungen sind (B) 9 mm x (H) 86 mm x (T) 73 mm. Die Farbe des Produktes ist weiß (RAL 9003). Der Verschmutzungsgrad ist 3. Der Grad der Tropentauglichkeit ist Behandlung 2. Das Anzugsdrehmoment der Verbindung beträgt 1N.m (oben) für den Schraubenziehertyp PZ1. Nach der Norm IEC 60529 beträgt der IP-Schutzgrad IP20. Die Betriebstemperatur liegt zwischen -35°C und +70°C. Die Lagertemperatur liegt zwischen -40°C und +85°C. Dieses Produkt erfüllt die Normen EN/IEC 60947-5-1 und GB/T 14048.5. Dieses Produkt ist mit dem CE- und UKCA-Zeichen zertifiziert.
