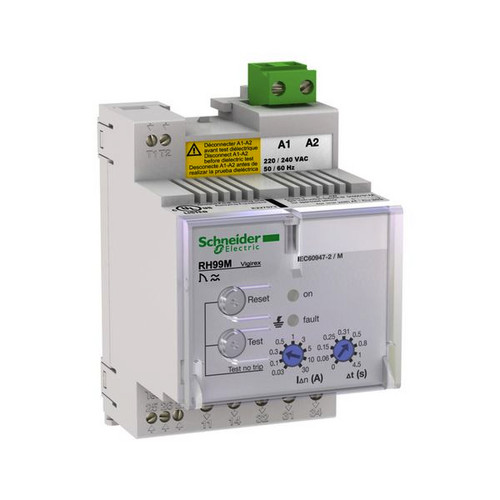

01561846 SCHNEIDER ELECTRIC 56193 Erdschlussrelais RH99M mit autom.
56193
3303430561934
56193
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
36 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
VigiPacT RH99M ist ein Fehlerstrom-Überwachungsrelais für die DIN-Schienenmontage. Es überwacht den Abfall der elektrischen Isolierung aufgrund der Alterung von Kabeln oder Verlängerungen in der Anlage. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Bei Überschreiten der Fehlerstrom-Betriebsschwelle wird vom Relais ein Steuersignal ausgegeben. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Es gibt eine automatische Rückstellung nach einer Fehlerbehebung. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.
Merkmale
Breite | 54.0 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 36 |
Gewicht | 0,15 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85364900 |
Funktion | für Wechselstromnetze |
Höhe | 97.0 mm |
Tiefe | 74.0 mm |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Max. zulässige Ansprechverzögerungszeit | 4.82 s |
Min. einstellbare Ansprechverzögerungszeit | 0.0 s |
Ansprechwert Stromstärke 1 | 0.03 - 30.0 mA |
Anzahl der Kontakte als Öffner | 0.0 |
Anzahl der Kontakte als Schließer | 1.0 |
Anzahl der Kontakte als Wechsler | 1.0 |
Kurzbeschreibung | Erdschlussrelais RH99M mit autom. Rücksetzung, 0,03-30A, 0-4,5 s, 240V |
Strommessbereich | 0.015 - 60.0 mA |
Spannungsmessbereich | 0.0 - 1000.0 V |
Spannungsart der Versorgungsspannung | AC |
Externe Stromversorgung erforderlich | ja |
Spannungsart der Betriebsspannung | AC |
Bemessungsschaltstrom | 8.0 A |
Bemessungsbetriebsfrequenz | 400.0 - 50.0 Hz |
Versorgungsspannung bei AC 50 Hz | 220.0 - 240.0 V |
Versorgungsspannung bei AC 60 Hz | 220.0 - 240.0 V |
Betriebsspannung bei AC 50 Hz | 220.0 - 240.0 V |
Betriebsspannung bei AC 60 Hz | 220.0 - 240.0 V |
