01561844 SCHNEIDER ELECTRIC 56170 Erdschlussrelais RH99M mit manuell
56170
3303430561705
56170
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
36 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

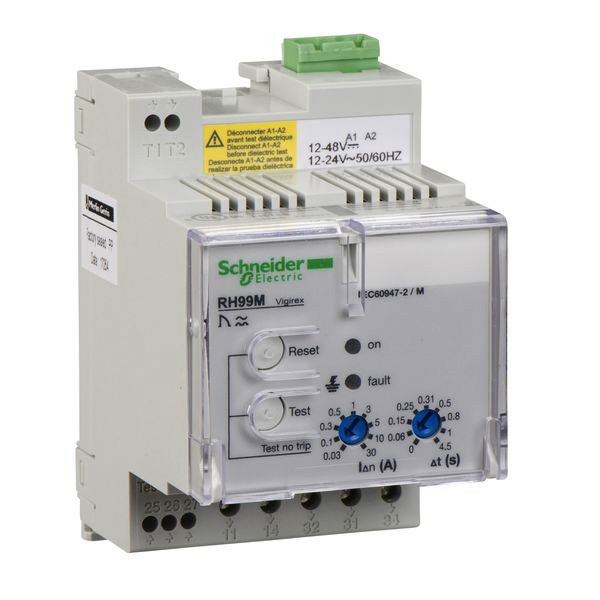

VigiPacT RH99M ist ein Fehlerstromschutzrelais für die Montage auf DIN-Schienen. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsspannung beträgt 12/24VAC 50/60Hz, oder 12/48VDC. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Nach einer Fehlerbeseitigung ist ein lokaler manueller Reset erforderlich. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.
Merkmale
Breite | 54.0 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 36 |
Gewicht | 0,31 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85364190 |
Funktion | für gemischte Netze |
Höhe | 97.0 mm |
Tiefe | 74.0 mm |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Max. zulässige Ansprechverzögerungszeit | 4.82 s |
Min. einstellbare Ansprechverzögerungszeit | 0.0 s |
Ansprechwert Stromstärke 1 | 0.03 - 30.0 mA |
Anzahl der Kontakte als Öffner | 0.0 |
Anzahl der Kontakte als Schließer | 1.0 |
Anzahl der Kontakte als Wechsler | 1.0 |
Kurzbeschreibung | Erdschlussrelais RH99M mit manueller Rücksetzung, 0,03-30A, 0-4,5 s, 24V |
Strommessbereich | 0.015 - 60.0 mA |
Spannungsmessbereich | 0.0 - 1000.0 V |
Spannungsart der Versorgungsspannung | AC/DC |
Externe Stromversorgung erforderlich | ja |
Spannungsart der Betriebsspannung | AC/DC |
Bemessungsschaltstrom | 8.0 A |
Bemessungsbetriebsfrequenz | 400.0 - 50.0 Hz |
Versorgungsspannung bei AC 50 Hz | 12.0 - 24.0 V |
Versorgungsspannung bei AC 60 Hz | 12.0 - 24.0 V |
Versorgungsspannung bei DC | 12.0 - 48.0 V |
Betriebsspannung bei AC 50 Hz | 12.0 - 24.0 V |
Betriebsspannung bei AC 60 Hz | 12.0 - 24.0 V |
Betriebsspannung bei DC | 12.0 - 48.0 V |
