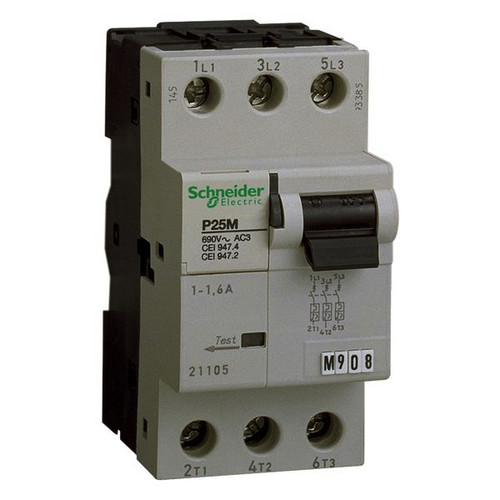

01016008 SCHNEIDER ELECTRIC 21105 MOTORSCHUTZSCHALTER P25M 1,6A
21105
3303430211051
21105
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
24 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Leitungsschutzschalter Acti 9 C120N, 10kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 2-polig, Nennstrom 100A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 24 |
Gewicht | 0,26 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362010 |
Einbautiefe | 44 mm |
Bemessungsstrom | 1.6 A |
Bemessungsspannung | 400 V |
Frequenz | 50 - 60.0 Hz |
Auslösecharakteristik | K |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 3 |
Breite in Teilungseinheiten | 2.5 |
Polzahl (gesamt) | 3 |
Bemessungsisolationsspannung Ui | 690 V |
Anzahl der abgesicherten Pole | 3 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 6.0 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 6.0 mm² |
Umgebungstemperatur während des Betriebs | -20 - 60.0 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 100 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 100 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
Kurzbeschreibung | Motorschutzschalter P25M, 3P, 1,6A, Schutz f. Wechsel-/Drehstrommotoren |
Verlustleistung | 2.5 W |
