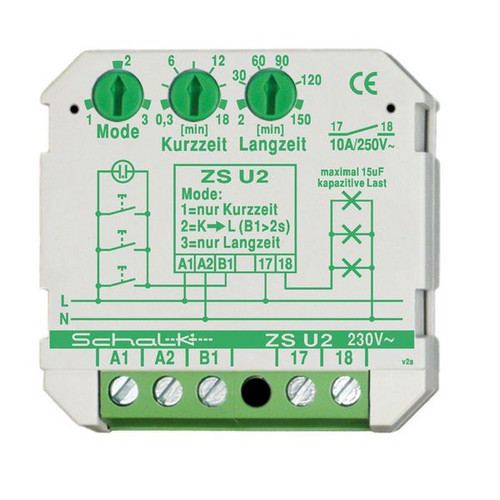

Abbildung ähnlich
01507896 SCHALK ZS U2 LICHTZEIT-IMPULSSCHALTER
ZS U2
4046929201049
ZSU209
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Der ZS U2 vereint als moderner Lichtzeit-Impulsschalter ein hohes Maß an Komfort, Flexibilität und Funktionsvielfalt bei einfacher Handhabung und Bedienung. Durch kurzes bzw. längeres Betätigen des Lichttasters kann zwischen zwei voneinander unabhängig einstellbaren Zeitbereichen ausgewählt werden. Damit wird eine individuell konfigurierbare Kurzzeit- / Langzeitumschaltung in einem Bereich von 0,25 bis 150 Minuten ermöglicht.Durch erneute Betätigung des Lichttasters wird ein sofortiges Abschalten der Verbraucher erreicht. Zwei Betriebsarten ermöglichen ein Sperren der Langzeitumschaltung. Auf Grund seiner geringen Einbaumaße kann er auch in Schalterdosen, z.B. hinter einen konventionellen Taster eingebaut werden und ist somit auch für Altbausanierungen geeignet.
Merkmale
| Verpackungseinheit | 10 |
| Gewicht | 0,38 |
| Statistische Warennummer | 85365011 |
| Montageart | Unterputz |
| Einbautiefe | 18.5 mm |
| Rückfallverzögerung | 0.25 - 150 min |
| Steuerspannung 1 | 207 - 253 V |
| Steuerspannungsart 1 | AC |
| Frequenz der Steuerspannung 1 | 50 - 60 Hz |
| Ausschaltvorwarnung | ohne |
| Nachschaltung | nachschaltbar + Dauerlicht + Zeitverlängerung |
| Spannungsart der Versorgungsspannung | AC |
| Versorgungsspannung | 207 - 252 V |
| Max. Glühlampenlast | 1000 W |
| Max. Leuchtstofflampenlast | 250 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 1000 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 1000 VA |
| Bemessungsschaltstrom | 10 A |
| Stromstoßfunktion wählbar | ja |
| Taster Glimmlampenstrom | 10 mA |
| Funktion | elektronisch |
| Schaltungsart | 3- und 4-Leiter-Schaltung |
| Anzahl der Kontakte als Schließer | 1 |
| Kurzbeschreibung | Lichtzeit-Impulsschalter m. 3 Modi, 1 Schließer 16A (UP) |
Anhänge
Datei
(pdb_db_zsu2_de.pdf, 414.54 KB)
