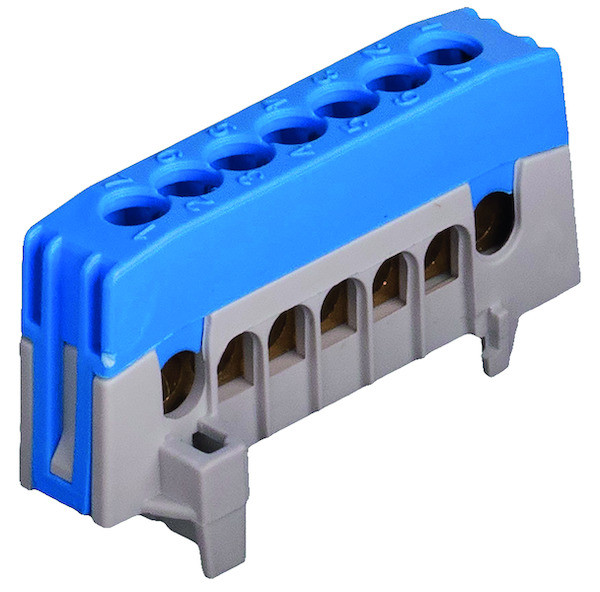

Artikelbild
Abbildung ähnlich
PROTEC.class

05105390
PROTEC.class PNLK 716 Nullleiterklemme 7x16 mm²

PNLK 716 4016705153909 PNLK716
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

  • Leiterklemmen für die Montage auf DIN-Tragschienen, z.B. für Installations-Kleinverteiler und Zählerplätze gem. VDE 0603
  • Klemmstellen: 7 oder 12
  • Klemmkörper: Messing, Querschnitt 6 mm x 9 mm
  • Schrauben: M5, Stahl, verzinkt/passiviert (Cr-VI-frei)
  • Gehäuse: Polyamid, schlagzäh, flammgeschützt
  • Ecken gerundet
  • Leitungsanschluss:
    1 ... 16 mm² starr
    1 ... 10 mm² feindrahtig mit Aderendhülse
    (Rundpressung oder Vierkantpressung, Trapezpressung bis 6 mm²)
    Schraubanschluss, empf. Anzugsmoment 1,2 Nm
  • Normen / Vorschriften: Verbindungsmaterial für Niederspannungs- Stromkreise für Haushalt und ähnliche Zwecke VDE 0613, EN 60998
  • Befestigung: Auf DIN Tragschiene nach EN 50022 / EN 60715
  • Nennstrom: 63 A
  • Isolationsspannungen: 690 V (Verteiler und Schaltschrankeinau, Verschmutzungsgrad 2), 500 V (Verschmutzungsgrad 3), Uimp = 6 kV
  • Berührungsschutz: IP00, Typenzusatz „-F2“: IP20, fingersicher
  • Schraubklemme
  • Kombi-Kreuzschlitz Z2 (Pozidriv)
Die Marke PROTEC.class®steht für innovatives Elektroinstallationsmaterial. Sie finden Befestigungsmaterial, Werkzeug, Messgeräte und Bedarfsartikel, die genau auf die Bedürfnisse des Elektroinstallateurs zugeschnitten sind. Batterien, Taschenlampen und Multimedia-Zubehör runden das Sortiment auch für Radio- und Fernsehtechniker und Elektriker mit Ladengeschäft ab.

Merkmale

Breite 18 mm
Anschlussart schrauben
Polzahl 1
Gewicht 0,03
Gewichtseinheit KG
Gewichtbezugsmenge 1
Nennstrom 63 A
Ausführung Querschnitt: 7 x 16mm² / Klemmstellen: 7
Farbe blau-grau
Montageart DIN-Schiene
Höhe 60 mm
Tiefe 26 mm
Anzahl der Eingänge 7
Geeignet für massive Leiter ja
Geeignet für mehrdrähtige Leiter ja
Leiterquerschnitt Zugang 1 - 16 mm²
Leiterquerschnitt Zugang AWG 18 - 6
eClass 11.0 - Klasse 27400603
UNSPSC 14.0801 - Klasse 39121432
