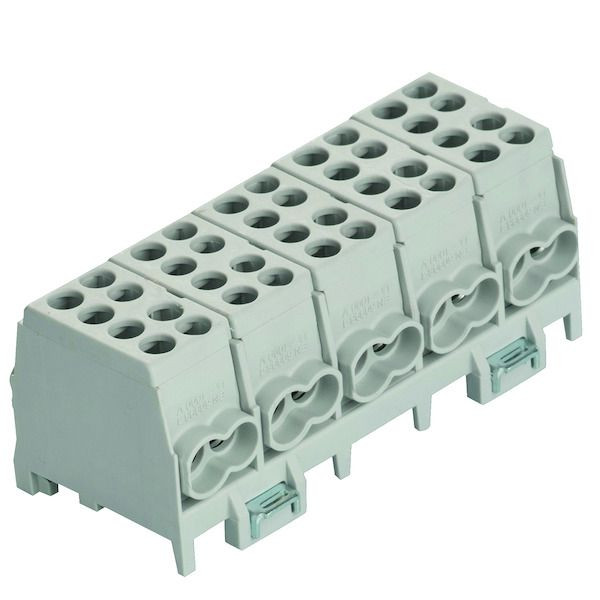

Abbildung ähnlich
05105384
PROTEC.class PHLAK25225GR Hauptleitungs-Abzweigklemme
PHLAK25225GR
4016705153848
PHLAK25225GR
Top-Seller
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
- Leiterklemmen für die Montage auf DIN-Trageschienen, z. B. für Installationsverteiler und Zählerplätze gem. VDE 0603
- Zur Befestigung auf DIN Tragschiene 3,5 mm nach EN 50022 / EN 60715
- Klemmkörper: Messing, verzinnt
- Klemmschrauben: Stahl, verzinkt
- Isoliergehäuse: Kunststoff (Polyamid) schlagzäh, flammgeschützt, halogenfrei
- Schnellbefestigung: Stahlblech, verzinkt oder vernickelt
- Normen / Vorschriften: Installationsverteiler und Zählerplätze AC 400V
Hauptleitungsabzweigklemmen VDE0603-2
Verbindungsmaterial für Niederspannungsstromkreise für Haushalt und ähnliche Zwecke VDE 0613 Teil 1/EN 60998-1 - Leitungsanschluss: Hauptleitung: 1,5 - 25 mm² starr/mehrdähtig, 2,5 Nm
1,5 - 16 mm² feindrähtig - Aderendhülse 2,5 Nm
Abzweigleitung: 1,5 - 16 mm² starr/mehrdähtig, 2 Nm
1,5 - 10 mm² feindrähtig - Aderendhülse 2 Nm
Abisolierlänge: 16 mm - Buchsenklemme mit je 2 Schrauben pro Klemmstelle
- Schrauben mit Kombi-Kreuzschlitz Pozidriv Z2
- Isolationsspannung: 1000 V AC / DC für: Überspannungskategorie III (Uimp = 8 kV, feste Installation), Verschmutzungsgrad 2 (z. B. Verteilereinbau)
- PHALK25224GR: 4-polig und PHALK25225GR: 5-polig
- Anreihbar bzw. erweiterbar mit Klemmen Type PHLAK
- Geeignet für Cu-Al-Leiter
- PHALK25224GR: Eingänge max. 25 mm²: 4x2, Ausgänge max. 16 mm²: 4x2
- PHALK25225GR: Eingänge max. 25 mm²: 5x2, Ausgänge max. 16 mm²: 5x2
Die Marke PROTEC.class®steht für innovatives Elektroinstallationsmaterial. Sie finden Befestigungsmaterial, Werkzeug, Messgeräte und Bedarfsartikel, die genau auf die Bedürfnisse des Elektroinstallateurs zugeschnitten sind. Batterien, Taschenlampen und Multimedia-Zubehör runden das Sortiment auch für Radio- und Fernsehtechniker und Elektriker mit Ladengeschäft ab.
Merkmale
| Breite | 100 mm |
| Anschlussart | schrauben |
| Polzahl | 5 |
| Gewicht | 0,24 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Berührungssicher | ja |
| Farbe | grau |
| Nennstrom | 130 A |
| Montageart | DIN-Schiene |
| Höhe | 44 mm |
| Tiefe | 42 mm |
| Anzahl der Eingänge | 10 |
| Anzahl der Ausgänge | 10 |
| Geeignet für feindrähtige Leiter | ja |
| Geeignet für massive Leiter | ja |
| Geeignet für mehrdrähtige Leiter | ja |
| Geeignet für feindrähtige Leiter ohne Aderendhülse | ja |
| Geeignet für feinstdrähtige Leiter | ja |
| Geeignet für feinstdrähtige Leiter ohne Aderendhülse | ja |
| Leiterquerschnitt Zugang | 1.5 - 25 mm² |
| Leiterquerschnitt Abgang | 1.5 - 16 mm² |
| Leiterquerschnitt Zugang AWG | 16 - 4 |
| Leiterquerschnitt Abgang AWG | 16 - 6 |
| eClass 11.0 - Klasse | 27400603 |
| UNSPSC 14.0801 - Klasse | 39121432 |
