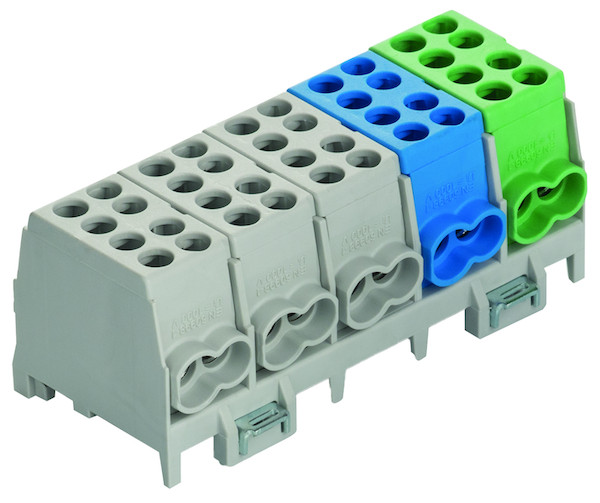

Artikelbild
Abbildung ähnlich
PROTEC.class

05106698
PROTEC.class PHLAK25-5/10-S Hauptleit.-Abzweigklemme

PHLAK25-5/10-S 4016705166985 PHLAK25-5/10-S
Top-Seller
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

  • Leiterklemmen [5-polig] für die Montage auf DIN-Trageschienen, z. B. für Installationsverteiler und Zählerplätze gem. VDE 0603
  • Zur Befestigung auf DIN Tragschiene 35 mm nach EN 50022 / EN 60715
  • Klemmkörper: Messing, verzinnt
  • Klemmschrauben: Stahl, verzinkt
  • Isoliergehäuse: Kunststoff (Polyamid) schlagzäh, flammgeschützt, halogenfrei
  • Schnellbefestigung: Stahlblech, verzinkt oder vernickelt
  • Normen / Vorschriften:
    Installationsverteiler und Zählerplätze AC 400V Hauptleitungsabzweigklemmen VDE0603-2, Verbindungsmaterial für Niederspannungsstromkreise für Haushalt und ähnliche Zwecke VDE 0613, Teil 1/EN 60998-1
  • Leitungsanschluss:
    Hauptleitung: 1,5 - 25 mm² starr/mehrdähtig, 2,5 Nm 1,5 - 16 mm² feindrähtig - Aderendhülse 2,5 Nm
    Abzweigleitung: 1,5 - 16 mm² starr/mehrdähtig, 2 Nm 1,5 - 10 mm² feindrähtig - Aderendhülse 2 Nm
    Abisolierlänge: 16 mm
    Buchsenklemme mit je 2 Schrauben pro Klemmstelle Schrauben mit Kombi-Kreuzschlitz Pozidriv Z2
  • Isolationsspannung:
    1000 V AC / DC für: Überspannungskategorie III (Uimp = 8 kV, feste Installation) Verschmutzungsgrad 2 (z. B. Verteilereinbau)
  • Nennstrom: Cu: 130 A; AI: 100 A (VDE 0611 / EN 60947-7)
  • Eingänge max. 25 mm²: 5x2, Ausgänge max. 16 mm²: 5x2
  • Anreihbar bzw. erweiterbar mit Klemmen Type PHLAK
  • Sicherheit: Ecken abgerundet
Die Marke PROTEC.class®steht für innovatives Elektroinstallationsmaterial. Sie finden Befestigungsmaterial, Werkzeug, Messgeräte und Bedarfsartikel, die genau auf die Bedürfnisse des Elektroinstallateurs zugeschnitten sind. Batterien, Taschenlampen und Multimedia-Zubehör runden das Sortiment auch für Radio- und Fernsehtechniker und Elektriker mit Ladengeschäft ab.

Merkmale

Breite 100 mm
Anschlussart schrauben
Polzahl 5
Gewicht 0,27
Gewichtseinheit KG
Gewichtbezugsmenge 1
Montageart DIN-Schiene
Höhe 41.5 mm
Tiefe 35.3 mm
Anzahl der Eingänge 10
Anzahl der Ausgänge 10
Berührungssicher ja
Geeignet für feindrähtige Leiter ja
Geeignet für massive Leiter ja
Geeignet für mehrdrähtige Leiter ja
Geeignet für feindrähtige Leiter ohne Aderendhülse ja
Geeignet für feinstdrähtige Leiter ja
Geeignet für feinstdrähtige Leiter ohne Aderendhülse ja
Leiterquerschnitt Zugang 1.5 - 25 mm²
Leiterquerschnitt Abgang 1.5 - 16 mm²
Leiterquerschnitt Zugang AWG 16 - 4
Leiterquerschnitt Abgang AWG 16 - 6
Ausführung 3x Grau - Blau - Grün
Nennstrom 130 A
eClass 11.0 - Klasse 27400603
UNSPSC 14.0801 - Klasse 39121432
