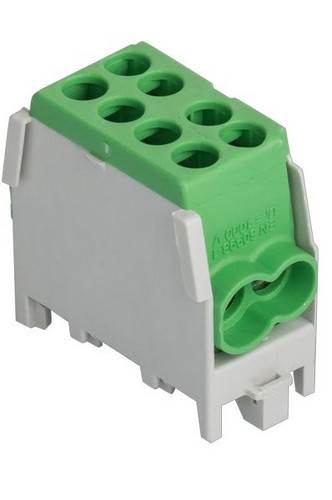

01223009 POLLMANN HLAK 25-1/2 M2 grün Hauptl.-Abzweigkl
HLAK 25-1/2 M2
4025221400695
2080138
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Produktalternative:
PROTEC.class PHLAK2522GN Hauptleitungs-Abzweigklemme
05104596
PHLAK2522GN
auf Anfrage
keine Verfügbarkeitsinformationen
je
1 ST
Beschreibung
1 x grün / green / vert, 1-polig, 2 Eingänge, 2 Ausgänge, zur Schnellmontage auf Hutschienen 35 mm, modulare Bauweise für 2-, 3- und mehrpolig, beliebig aneinander reihbar, Baureihe M2 minimodular: Die geringe Baugröße führt dazu, dass weniger Raum in der Verteilung benötigt wird. Es lassen sich jetzt 35/25 mm2-Abgänge realisieren, wo konventionell nur 25/16 mm2 möglich waren. Die minimodulare Anreihbarkeit führt zu einer bisher nicht gekannten Variabilität. Je nach Bedarf lassen sich die farbig gekennzeichneten Klemmen kombinieren und mit einem Werkzeug wieder lösen. PV-Eignung: Leitungseinführungen mit Isolierkragen ermöglichen den Einsatz der Klemme bis zu 1000 V Nennspannung gemäß VDE 0613 / EN 60998. Die Klemmen sind auch ohne angeschlossenen Leiter allseitig fingersicher. Für die Verwendung mit feindrähtigen Leitern ist die Klemmentiefe den üblichen Längen von Aderendhülsen angepasst (HLAK 35... - 25 mm, HLAK 25... - 16 mm). Die neuen Klemmen sind VDE-approbiert gemäß VDE 0603-2 für Zählerplätze und Verteilungen.
Merkmale
Breite | 20 mm |
Anschlussart | schrauben |
Polzahl | 1 |
Verpackungseinheit | 5 |
Verpackungseinheit | 5 |
Gewichtbezugsmenge | 5 |
Statistische Warennummer | 85369010 |
Montageart | DIN-Schiene |
Höhe | 40.2 mm |
Tiefe | 43.9 mm |
Berührungssicher | ja |
Nennstrom | 130 A |
Anzahl der Eingänge | 2 |
Anzahl der Ausgänge | 2 |
Geeignet für feindrähtige Leiter | ja |
Geeignet für massive Leiter | ja |
Geeignet für mehrdrähtige Leiter | ja |
Geeignet für feindrähtige Leiter ohne Aderendhülse | ja |
Geeignet für feinstdrähtige Leiter | ja |
Geeignet für feinstdrähtige Leiter ohne Aderendhülse | ja |
Leiterquerschnitt Zugang | 1.5 - 25 mm² |
Leiterquerschnitt Abgang | 1.5 - 16 mm² |
Kurzbeschreibung | Hauptleitungsab. HLAK 25 1/2 M2 grün |
