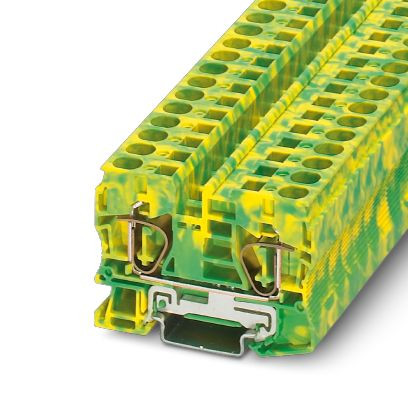

Artikelbild
Abbildung ähnlich
PHOENIX CONTACT

01423309
PHOENIX CONTACT ST 10-PE Durchgangsklemme

ST 10-PE 4017918819095 3036136
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Geschlossenes Gehäuse bei ST 35. Schutzleiter-Reihenklemme, Anzahl der Anschlüsse: 2, Polzahl: 1, Anschlussart: Zugfederanschluss, 1. Etage, Bemessungsquerschnitt: 10 mm², Querschnitt: 0,2 mm² - 16 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grün-gelb

Merkmale

Breite 10.2 mm
Verpackungseinheit 50
Gewicht 0,03
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Betriebstemperatur -60 - 110 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Abschlussplatte erforderlich ja
Anzahl der Klemmstellen je Etage 2
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 10 mm²
Montageart Hutschiene TH35
Farbe grün/gelb
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Klammeranschluss
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 10 mm²
Werkstoff des Isolierkörpers Thermoplast
Höhe 71.5 mm
Kurzbeschreibung Ground modular terminal block
eClass 11.0 - Klasse 27141141
UNSPSC 14.0801 - Klasse 39121410

Weitere Empfehlungen für Sie:

Artikelbild

10901245
Kabel/Leitungen NYM-J 5X10 grau Trommel 10901245 TROMMEL

keine Verfügbarkeitsinformationen
auf Anfrage
je 100 M

Merkmale

Werkstoff der Aderisolation Polyvinylchlorid (PVC)
Nennspannung U 500 V
Leiter-Form rund
Leiter-Material Kupfer
Bewehrung/Armierung ohne
Zul. Kabelaußentemperatur bei Montage/Handling 5 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -40 °C
Nennspannung U0 300 V
Zul. max. Leitertemperatur 70 °C
Schutzhülle ohne
Leiter-Oberfläche blank
Brandverhaltensklasse nach EN 13501-6 Eca
Rauchentwicklungsklasse nach EN 13501-6 ohne
Abtropfverhaltensklasse nach EN 13501-6 ohne
Säureentwicklungsklasse nach EN 13501-6 ohne
AWG-Größe 0000
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt 72 mm
Spezifizierung Aderisolation sonstige
Spezifizierung Mantelmaterial sonstige
Kabelgeometrie rund
Leiterwiderstand bei 20 °C 1,83 Ohm/km
Identifikations-/Codierfarbe Ader sonstige
Aderkennzeichnung nach HD 308 S2 ja
Geeignet als Installationskabel ja
eClass 11.0 - Klasse 27060105
UNSPSC 14.0801 - Klasse 26121629
Leiter-Nennquerschnitt 10 mm²
Ader-Kennzeichnung Farbe
Mantel-Farbe grau
Mantelmaterial Polyvinylchlorid (PVC)
Leiter-Klasse Kl.1 = eindrähtig
Ader-Zahl 5
Außendurchmesser ca. 18.0 mm
Mit Schutzleiter ja
Gewicht 750 kg/km
Kabelgewicht ca. kg/100 m 75,00
Ausführung 5 x 10

Verkaufsdaten

Mindestbestellmenge 1 M
Bestellschritt 1 M
Artikelbild
PHOENIX CONTACT

01423333
PHOENIX CONTACT ST 6 Durchgangsklemme 01423333 ST 6

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Breite 8.2 mm
Verpackungseinheit 50
eClass 11.0 - Klasse 27141120
UNSPSC 14.0801 - Klasse 39121410
Geeignet für Leiterwerkstoff Aluminium/Kupfer
Montageart Hutschiene TH35
Farbe grau
Bemessungsspannung 1000 V
Betriebstemperatur -60 - 110 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Abschlussplatte erforderlich ja
Anzahl der Klemmstellen je Etage 2
Etagen intern gebrückt ja
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 10 mm²
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 6 mm²
Werkstoff des Isolierkörpers sonstige
Explosionsgeprüfte Ausführung "Ex e" ja
Höhe 69.5 mm
Tiefe 43.5 mm
Bemessungsstrom In 41 A

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

50 ST Menge übernehmen
Artikelbild
PHOENIX CONTACT

01423206
PHOENIX CONTACT D-ST 10 Deckel 01423206 D-ST 10

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Verpackungseinheit 50
Farbe grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Ausführung Abschlussplatte ja
Stärke 2.2 mm
Ausführung für ST 10
eClass 11.0 - Klasse 27141133
UNSPSC 14.0801 - Klasse 39121410

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

50 ST Menge übernehmen
Artikelbild
PHOENIX CONTACT

01423308
PHOENIX CONTACT ST 10 Durchgangsklemme 01423308 ST 10

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Breite 10.2 mm
Verpackungseinheit 50
eClass 11.0 - Klasse 27141120
UNSPSC 14.0801 - Klasse 39121410
Geeignet für Leiterwerkstoff Aluminium/Kupfer
Montageart Hutschiene TH35
Farbe grau
Bemessungsspannung 1000 V
Betriebstemperatur -60 - 110 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Abschlussplatte erforderlich ja
Anzahl der Klemmstellen je Etage 2
Etagen intern gebrückt ja
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 16 mm²
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 10 mm²
Werkstoff des Isolierkörpers sonstige
Explosionsgeprüfte Ausführung "Ex e" ja
Höhe 71.5 mm
Tiefe 50.3 mm
Bemessungsstrom In 57 A

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

50 ST Menge übernehmen
Artikelbild
PHOENIX CONTACT

01423307
PHOENIX CONTACT ST 10 BU Durchgangsklemme 01423307 ST 10 BU

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Breite 10.2 mm
Verpackungseinheit 50
Geeignet für Leiterwerkstoff Aluminium/Kupfer
eClass 11.0 - Klasse 27141120
UNSPSC 14.0801 - Klasse 39121410
Montageart Hutschiene TH35
Farbe blau
Bemessungsspannung 1000 V
Betriebstemperatur -60 - 110 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Abschlussplatte erforderlich ja
Anzahl der Klemmstellen je Etage 2
Etagen intern gebrückt ja
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 16 mm²
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 10 mm²
Werkstoff des Isolierkörpers sonstige
Explosionsgeprüfte Ausführung "Ex e" ja
Höhe 71.5 mm
Tiefe 50.3 mm
Bemessungsstrom In 57 A

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

50 ST Menge übernehmen
