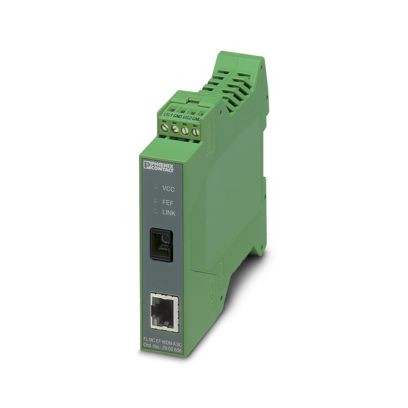

02183452 PHOENIX CONTACT 2902658 FL MC EF WDM-A SC

zum Umsetzen von 10/100Base-T(X) Ethernet auf Lichtwellenleiter
Die Medienkonverter FL MC EF 1300… setzen die Ethernet-Schnittstelle auf Lichtwellenleiter um. Dies ermöglicht höchste Störsicherheit und Übertragungsreichweiten in industriellen Ethernet-Applikationen. Backplane-Buskontakt (Tragschienen-Connector), dadurch alternative oder redundante 24 V Stromversorgung. Link Fault Pass Through (LFP)- und Far End Fault (FEF)-Funktionen für eine einfache Verbindungsüberwachung. Der Verbindungsstatus zwischen den Teilnehmern wird überwacht und signalisiert.
Die Medienkonverter FL MC EF WDM… ermöglichen durch die WDM-Technologie (Wavelength Division Multiplex) eine Vollduplex-Kommunikation mit nur einer Glasfaser. 1310 nm und 1550 nm Wellenlänge zum Senden und Empfangen. Einfaser-Übertragung optischer Signale in rotierenden Applikationen mit optischen Schleifringen, z. B. Wind- oder Automobilindustrie. - Verdoppelung der Bandbreite oder Erstellung getrennter Netze in bestehender Verkabelung (getrennte Hin-/Rückleitung)
Technische Daten:

Ethernet-Schnittstelle: 10/100 BASE-T(X) nach IEEE 802.3

Anschluss: RJ 45 geschirmt

Übertragungsgeschwindigkeit: 10/100 MBit/s

Übertragungslänge TP: 100 m, Twisted pair, geschirmt

Signal-LEDs: Activity, Link-Status, 100 Mbit/s

Allgemeine Daten

Versorgungsspannung: 18 V DC ... 30 V DC (Schraubanschluss)

Versorgungsspannung: 18 V DC ... 30 V DC (alternativ oder redundant, über Backplane Buskontakt- und System-Stromversorgung)

Nennstromaufnahme: = 100 mA (24 V DC)

Umgebungstemperatur (Betrieb): -40 °C ... 65 °C

Abmessungen (Breite x Höhe x Tiefe): 22,5 x 99 x 114,5 mm

LWL-Konverter (Ersatzgerät A), zur Vollduplex-Übertragung von 10/100Base-T(X) auf einzelne Simplex-Glasfaser mit WDM (Wavelength Division Multiplex) Technologie, SC-Simplex-LWL-Anschluss (1310/1550 nm). Geräte-Set (Typ A und Typ B) für Betrieb erforderlich!
