02144864 PHOENIX CONTACT 1017535 TDPT 16/ 6-SP-10,16-ZB
TDPT166SP10,16ZB
4055626501673
1017535
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung

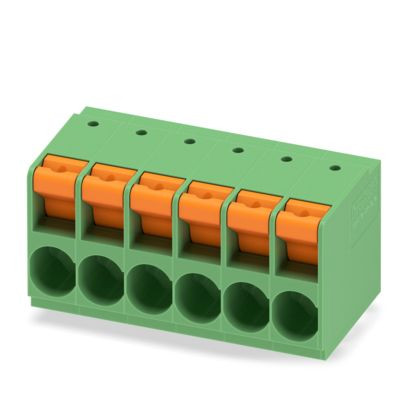

Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 16 mm², Anzahl der Potenziale: 6, Anzahl der Reihen: 1, Polzahl pro Reihe: 6, Artikelfamilie: TDPT 16/..-SP, Rastermaß: 10,16 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Zick-Zack-Pinning W, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton
Merkmale
Gehäusefarbe | grün |
Verpackungseinheit | 1 |
Verpackungseinheit | 50 |
Gewicht | 0,05 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 34.7 mm |
Betriebstemperatur | -40 - 105 °C |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 16 mm² |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.75 - 16 mm² |
Art der Leiterplattenbefestigung | Anschlusskontakt |
Anschlussart Leiterplatte | sonstige |
Werkstoff des Isolierkörpers | sonstige |
Anschlussart Leiter | Federzuganschluss |
Bemessungsspannung | 1000 V |
Anzahl der Etagen | 1 |
Bemessungsstoßspannung | 8 kV |
Überspannungskategorie | III |
Verschmutzungsgrad | 2 |
Durchmesser des Anschlusspins | 2 mm |
Länge des Pins | 3.5 mm |
Werkstoff der Anschlussoberfläche | Zinn |
Rastermaß der Anschlüsse | 10.16 mm |
Art der Banderolierung | Karton (für SMD) |
Anschließbarer Leiterquerschnitt mehrdrähtig | 16 mm² |
Winkel Leiterplatte/Leiteranschluss | sonstige |
Bemessungsstrom In | 76 A |
Anzahl der elektrischen Anschlüsse | 6 |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 16 mm² |
