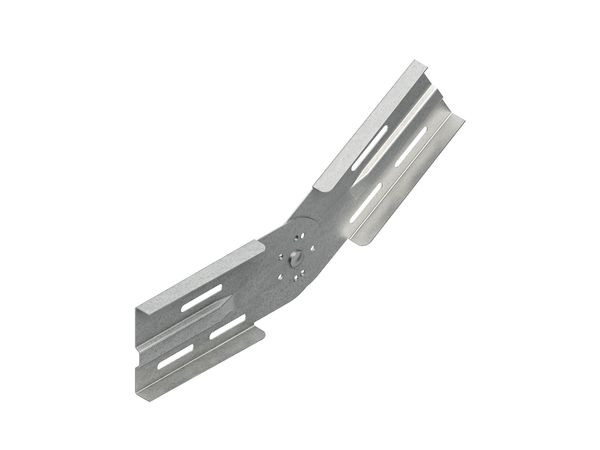

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 106,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
| Länge | 460 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,92 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Geeignet für Kabeltragsystembreite | 200 - 600 mm |
| Ausführung | Längs- und Winkelverbinder |
| Verbindungsart | Schraubverbinder |
| Oberfläche | bandverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Gelenkverbinder vertikal | ja |
| Geeignet für Kabeltragsystemhöhe | 105 mm |
| Kurzbeschreibung | Gelenkverbinder, vertikal, Höhe 106,5 mm, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400510 |
| UNSPSC 14.0801 - Klasse | 39131705 |
