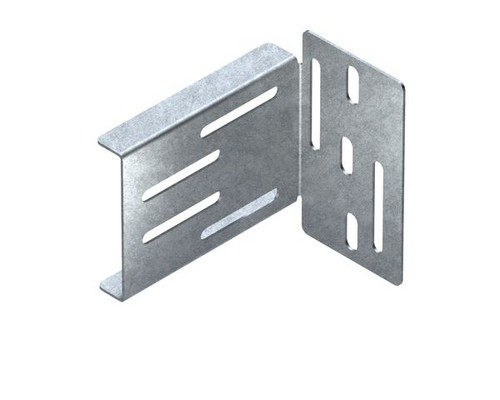

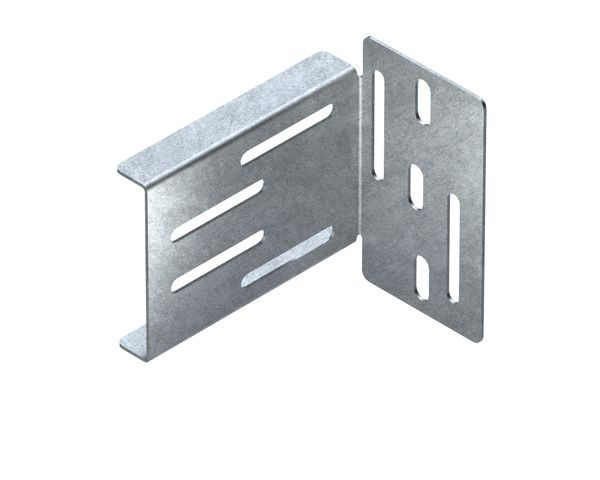

01347158 NIEDAX WHAS 105 S Weitspannholm Anschlussstück,
WHAS 105 S
4013339210657
WHAS105S
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 10 ST |
Bestellschritt | 10 ST |
Beschreibung
Weitspannholmanschlussstück, rechtwinklig, einseitig formschlüssig für den Weitspanntrassenholm, für den Anschluss einer vertikalen Weitspanntrasse (Steigetrasse) zu einer horizontal durchlaufenden Weitspannrinne/-leiter mit gleicher Holmhöhe sowie zur Befestigung der Weitspanntrassen an Boden und Wand, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Das Anschlussstück dient als Verschiebeschutz und erfordert bei Wandanschlüssen einen Unterstützungspunkt in Wandnähe. Um ein problemloses Aufsetzen des Schutzkappenpaares zu gewährleisten, sollte die vertikale Weitspannkabelleiter einen Holmüberstand oberhalb des waagerecht verlaufenden Weitspanntrassenholms von mind. 70 mm aufweisen. In persönlichen Gefährdungsbereichen ist das Schutzkappenpaar SKWHM 105 anzuordnen. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen. Verwendbar für : Weitspannkabelrinnen/-leitern mit 105 mm Kantenhöhe Bedarf : 2 Stück je Anschluss Abmessungen (ca. Maße) formschlüssige Seite Höhe H (lichtes Innenmaß) : 106,5 mm Materialstärke t : 2 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
Verpackungseinheit | 10 |
Gewicht | 6,36 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Oberfläche | bandverzinkt |
Werkstoffgüte | sonstige |
Werkstoff | Stahl |
Geeignet für Holmhöhe | 105 mm |
Ausführung des Seitenholms | Profil (offen) |
Kurzbeschreibung | Weitspannholm Anschlussstück, Höhe 105 mm, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör |
