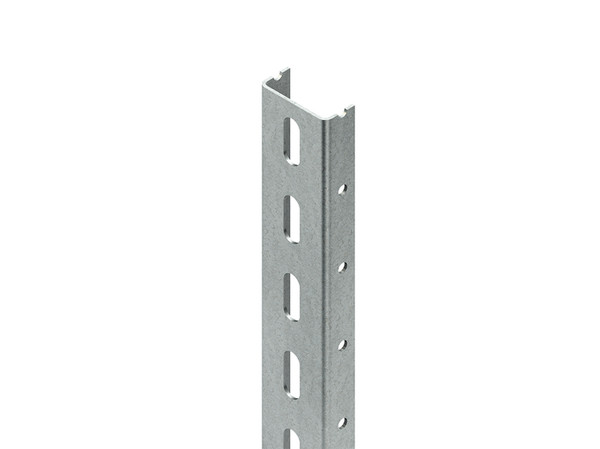

Artikelbild
Abbildung ähnlich
NIEDAX

01342941
NIEDAX U 50/3000 U-PROFIL

U 50/3000 4013339190607 4013339190607
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen

Verpackungseinheiten

3 M Menge übernehmen
900 M Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 3 M
Bestellschritt 3 M

Beschreibung

zur Herstellung von Abhängekonstruktionen
Stahl, bandverzinkt nach EN 10327 Profil U 50, dreiseitig durchgehend perforiert, zur Herstellung von Hängestielen und Tragkonstruktionen mit Systembauteilen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) U-Profil : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm seitliche Profillochung, einreihig : Ø 6,4 mm mittiger Abstand : 50 mm Länge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Merkmale

Länge 3000 mm
Breite 50 mm
Verpackungseinheit 3
Verpackungseinheit 900
Gewicht 1,3
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 73089059
Ausführung Einfachprofil
Höhe 22 mm
Oberfläche bandverzinkt
Materialstärke 2 mm
Werkstoffgüte sonstige
Werkstoff Stahl
Art der Lochung 3 Seiten gelocht
Profilform U-Profil
Schlitzbreite 30 mm
Lochbreite 12 mm
Gewicht 1.23397 kg
Widerstandsmoment Wy 0.47 cm³
Widerstandsmoment Wz 2.49 cm³
Flächenträgheitsmoment ly 0.71 cm4
Flächenträgheitsmoment lz 6.21 cm4
Kurzbeschreibung U-Profil, 50x22x3000 mm, gelocht, Stahl, bandverzinkt DIN EN 10346
eClass 11.0 - Klasse 27400501
UNSPSC 14.0801 - Klasse 31162301
