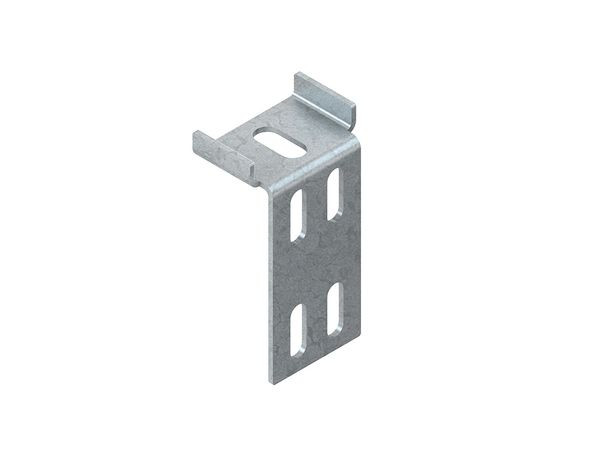

01337541 NIEDAX TR 86 S Auflager zur Deckelunterstützung
TR 86 S
4013339162703
TR86S
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Auflager, asymmetrischer Winkel zur beidseitigen Montage an den Innenseiten der Kabelrinnenholme des begehbaren Kabelrinnensystems, zur Aufnahme von einer abgelängten Ankerschiene/Profilschiene der Modellreihe 2986 zur Deckelunterstützung, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. für begehbare Kabelrinnen : 100 mm Kantenhöhe 110 mm Kantenhöhe Bedarf : 2 Stück je Auflager Abmessungen (ca. Maße) Gesamthöhe H x Gesamtbreite B x Gesamttiefe T : 82 x 46 x 31 mm Schenkellänge : 74 x 31 mm Schenkelbreite : 42 mm Materialstärke t : 2 mm zweireihige Lochung im Bef. Schenkel : 7 x 20 mm Reihenabstand : 16 mm mittiger Längsabstand : 43 mm mittige Lochung zur Schienenbefestigung : 9 x 20 mm max. zu verwendende Schienenbreite : 40 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
Verpackungseinheit | 20 |
Gewicht | 0,08 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Auflagewinkel |
Geeignet für | C-Profil |
Oberfläche | bandverzinkt |
Werkstoffgüte | sonstige |
Werkstoff | Stahl |
Mit Schraubzubehör | ja |
Winkel | 90 ° |
Auf der Schiene | ja |
Anzahl der Löcher/Schlitze pro Seite | 5 |
Kurzbeschreibung | Auflager zur Deckelunterstützung mit C-Schienen, 2986, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör |
