Abbildung ähnlich
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 336 M | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Beschreibung

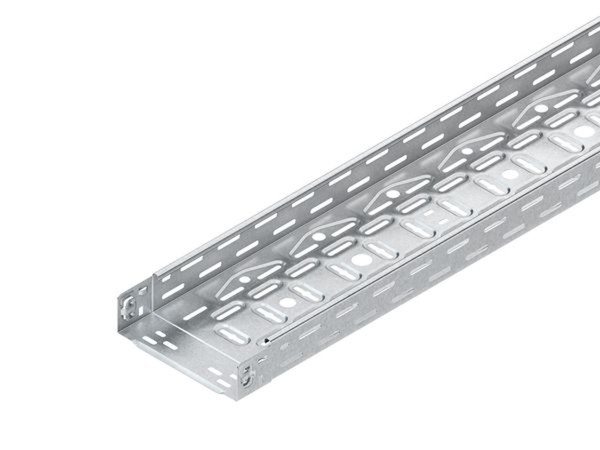

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke t : 0,75 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 64 mm mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm Abstand : 127,5 mm symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 145 mm Abstand : 127,5 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 11800 mm² Werkstoff : Stahl, feuerverz. nach DIN EN ISO 1461
Merkmale
| Länge | 3000 mm |
| Breite | 200 mm |
| Verpackungseinheit | 336 |
| Verpackungseinheit | 6 |
| Gewicht | 2,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | integrierter Verbinder |
| Höhe | 60 mm |
| Oberfläche | feuerverzinkt |
| Materialstärke | 0.75 mm |
| Seitenlochung | ja |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Montagelochung im Boden | ja |
| Nutzbarer Querschnitt | 11800 mm² |
| Geeignet für Funktionserhalt | ja |
| Gewicht | 2.05997 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Kurzbeschreibung | Kabelrinne, 60x200x3000 mm, t=0,75 mm, gelocht, CITO, Stahl, feuerverzinkt DIN EN ISO 1461, mit angeprägtem Verbinder |
| Art des Verbinders | Klickbefestigung |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 3000 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m | 1850 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 1250 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 720 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 400 N/m |
| eClass 11.0 - Klasse | 27400502 |
| UNSPSC 14.0801 - Klasse | 39131704 |
Zubehörempfehlung für Sie:
01362766
NIEDAX FLM 6X12 FLACHRUNDSCHRAUBE
01362766
FLM 6X12
Weitere Empfehlungen für Sie:
01204155
FRÄNKISCHE FPKu-EM-F M20 3m Kunststoffstangenrohr
01204155
FPKu-EM-F 20
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 M
Merkmale
| Verpackungseinheit | 111 |
| Verpackungseinheit | 4995 |
| Verpackungseinheit | 3 |
| eClass 11.0 - Klasse | 27430101 |
| UNSPSC 14.0801 - Klasse | 39131706 |
| Unterputzmontage | ja |
| Farbe | grau |
| Außendurchmesser | 20 mm |
| Innendurchmesser | 17.1 mm |
| RAL-Nummer | 7035 |
| Werkstoff | Polyvinylchlorid (PVC) |
| Betriebstemperatur | -25 °C |
| Aufputz | ja |
| Geeignet für Betoninstallation | ja |
| Maschinen und Anlageninstallation | ja |
| Unterflurinstallation (Estrich) | ja |
| Auf Holz | ja |
| Hohlwand | ja |
| Ausführung flammwidrig | ja |
| Biegeverhalten | starr |
| Mit Muffe | ja |
| Schlagfestigkeitsklasse nach EN 61386-1 | mittel (Klasse 3, 750 N) |
| Druckfestigkeitsklasse nach EN 61386-1 | mittel (Klasse 3, 750 N) |
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Verpackungseinheiten
| 3 M | Menge übernehmen |
| 111 M | Menge übernehmen |
| 4.995 M | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Länge | 210 mm |
| Breite | 40 mm |
| Verpackungseinheit | 20 |
| Verpackungseinheit | 720 |
| Einsatztemperatur | -20 - 120 °C |
| Sichere Arbeitslast nach IEC 61537 | 2500 N |
| eClass 11.0 - Klasse | 27400506 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Ausführung | Wand- und Stielausleger |
| Höhe | 55 mm |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Winkel | 90 ° |
| Geeignet für Funktionserhalt | ja |
| Geeignet für Kabeltragsystembreite | 200 - 50 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 20 ST | Menge übernehmen |
| 720 ST | Menge übernehmen |
11102010
Kabel/Leitungen NYY-J 3X1,5 RE schwarz Trommel
11102010
TROMMEL
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 M
Merkmale
| Leiter-Nennquerschnitt | 1,5 mm² |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Ader-Kennzeichnung | Farbe |
| Gewicht | 179,74 kg/km |
| Nennspannung U | 1 kV |
| Mantel-Farbe | schwarz |
| Leiter-Form | rund |
| Leiter-Material | Kupfer |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Leiter-Klasse | Kl.1 = eindrähtig |
| Zul. Kabelaußentemperatur bei Montage/Handling | -5 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -35 °C |
| Nennspannung U0 | 0,6 kV |
| Ader-Zahl | 3 |
| Konzentrischer Leiter | ohne |
| Zul. max. Leitertemperatur | 70 °C |
| Mit Schutzleiter | ja |
| Leiter-Oberfläche | blank |
| Brandverhaltensklasse nach EN 13501-6 | Eca |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 132 mm |
| Spezifizierung Aderisolation | sonstige |
| Spezifizierung Mantelmaterial | sonstige |
| eClass 11.0 - Klasse | 27060107 |
| UNSPSC 14.0801 - Klasse | 26121629 |
| Außendurchmesser ca. | 12.0 mm |
| Kabelgewicht ca. kg/100 m | 19,50 |
| Ausführung | 3 x 1,5 RE |
Verkaufsdaten
| Mindestbestellmenge | 1 M |
| Bestellschritt | 1 M |
01303450
NIEDAX STL 60.303/3 Steigetrasse, 60mm Holmhöhe
01303450
STL 60.303/3
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 M
Merkmale
| Länge | 3000 mm |
| Breite | 300 mm |
| Verpackungseinheit | 198 |
| Verpackungseinheit | 3 |
| Höhe | 60 mm |
| Gewicht | 2.92877 kg/m |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 3000 mm |
| Ausführung des Seitenholms | Profil (offen) |
| Sprossenmittenabstand | 300 mm |
| Befestigung der Sprosse | vollgenietet |
| Steigetrasse | ja |
| eClass 11.0 - Klasse | 27400503 |
| UNSPSC 14.0801 - Klasse | 39131703 |
| Seitenlochung | ja |
| Nutzbarer Querschnitt | 12850 mm² |
| Geeignet für Funktionserhalt | ja |
| Oberfläche | bandverzinkt |
| Ausführung der Sprosse | Profil ungelocht |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Verpackungseinheiten
| 3 M | Menge übernehmen |
| 198 M | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Länge | 150 mm |
| Verpackungseinheit | 20 |
| Verpackungseinheit | 3240 |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400510 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Geeignet für Kabeltragsystembreite | 200 - 600 mm |
| Ausführung | Längsverbinder |
| Verbindungsart | Schraubverbinder |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabeltragsystemhöhe | 60 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 20 ST | Menge übernehmen |
| 3.240 ST | Menge übernehmen |
