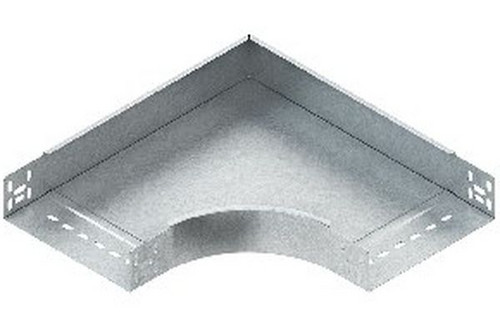

Artikelbild
Abbildung ähnlich
NIEDAX

01341800
NIEDAX RES 60.100 BOGEN 90 GRAD

RES 60.100 4013339226009 RES60.100
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
200 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

mit integriertem Stoßstellenverbinder
Stahl, bandverzinkt nach EN 10327
inkl. Schrauben FLM 6 x 12 Bogen 90°, mit ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Kabelrinnen, zur Herstellung von horizontalen 90° Eckverbindungen, mit integrierten Stoßstellenverbindern, einschließlich anteilmäßigem Befestigungszubehör. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Kabelrinnen : 60 mm Kantenhöhe Abmessungen (ca. Maße) innen H x B : 60 x 102 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Merkmale

Verpackungseinheit 1
Verpackungseinheit 200
Gewicht 0,88
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 73089059
Ausführung integrierter Verbinder
Oberfläche bandverzinkt
Materialstärke 0.9 mm
Werkstoffgüte sonstige
Werkstoff Stahl
Innenradius 138 mm
Kabelrinnenbreite 100 mm
Kabelrinnenhöhe 60 mm
Richtungsänderung horizontal
Geeignet für Funktionserhalt ja
Winkel 90°
Bauform Bogen starr
Bogenausführung glatter Bogen
Kurzbeschreibung Bogen 90° für KR, 60x102 mm, mit ungelochten Seitenholmen, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör
Einsatztemperatur -20 - 120 °C
eClass 11.0 - Klasse 27400530
UNSPSC 14.0801 - Klasse 39131705
