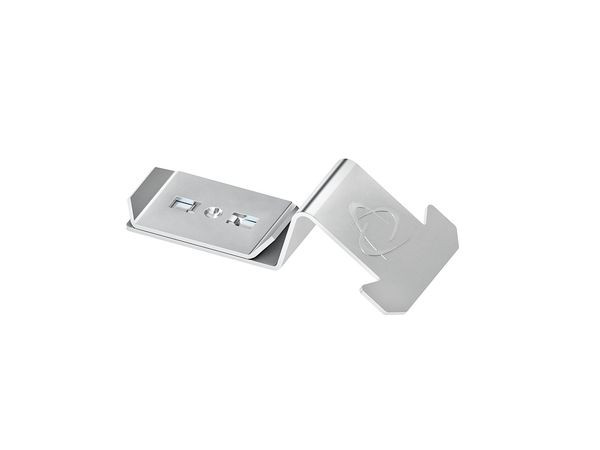

01344309 NIEDAX MTCSC 22 E2 Gitterrinnen-Befestigungscli

Gitterrinnenbefestigungsclip, vormontiert und schraublos, zur Befestigung von Gitterrinnen auf Ankerschienen. Der Befestigungsclip wird in den Schlitz der Ankerschiene eingedreht so dass beide Nasen des Clips unter den Umbug der Ankerschiene einschwenken. Durch eine 90° Drehung (quer zum Ankerschienenquerschnitt), um den Bodenlängsdraht der zu montierenden Gitterrinne, wird der bewegliche Clip mit Hilfe eines Schraubendrehers heruntergedrückt und mittels einer 90° Drehung unterhalb des Umbugs der Ankerschiene fixiert. Eine versetzte Anordnung der Befestigungslcipse auf den Ankerschienen gewährleistet die sichere Befestigung der Gitterrinnen. Verwendung für : Ankerschienen 2991, 2992, 2994, 2995, 2996Z Ankerschienen mit 22 mm Schlitzweite und einem lichten Innenmaß von Höhe = 15 mm x Breite = 36 mm Abmessungen (ca. Maße) Höhe H x Breite B x Länge L : 16,5 x 63,5 x 32 mm beweglicher Clip Breite B x Länge L : 32 x 20 mm für Draht-Ø : 3,9 - 6,0 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4310
