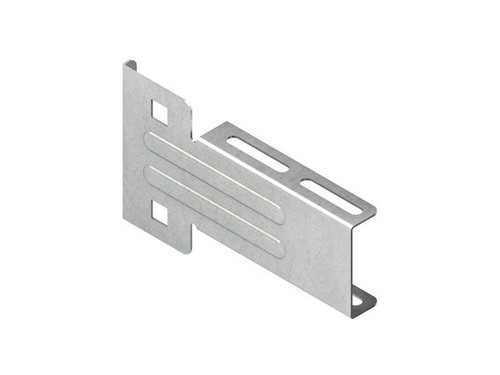

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 20 ST | Menge übernehmen |
| 720 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Stahl, bandverzinkt nach EN 10327,
inkl. Schrauben FLM 6 x 12 und FLM 10 x 25 Ausleger, leicht, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. Verwendung für : Profil U 50/... Hängestiel HUF 50/... Abmessungen (ca. Maße) Auflagehöhe H : 73 mm Auflagelänge L : 105 mm Tragfähigkeit F bei L/2 : 0,6 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346
inkl. Schrauben FLM 6 x 12 und FLM 10 x 25 Ausleger, leicht, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. Verwendung für : Profil U 50/... Hängestiel HUF 50/... Abmessungen (ca. Maße) Auflagehöhe H : 73 mm Auflagelänge L : 105 mm Tragfähigkeit F bei L/2 : 0,6 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
| Länge | 105 mm |
| Breite | 21 mm |
| Verpackungseinheit | 20 |
| Verpackungseinheit | 720 |
| Gewicht | 0,2 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | Klemmausleger |
| Höhe | 73 mm |
| Oberfläche | bandverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Winkel | 90 ° |
| Geeignet für Kabeltragsystembreite | 100 - 50 mm |
| Kurzbeschreibung | Ausleger, leicht, 73x105 mm, 0,6 kN, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör |
| Einsatztemperatur | -20 - 120 °C |
| Sichere Arbeitslast nach IEC 61537 | 600 N |
| eClass 11.0 - Klasse | 27400506 |
| UNSPSC 14.0801 - Klasse | 39131705 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 100 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Verpackungseinheit | 10 |
| Gewindesteigung | 1 mm |
| eClass 11.0 - Klasse | 23110190 |
| UNSPSC 14.0801 - Klasse | 31161504 |
| Kopfform | Flachrundkopf |
| Schraubsystem | sonstige |
| Oberfläche | galvanisch/elektrolytisch verzinkt |
| Schlüsselweite | 10 mm |
| Gewindelänge | 12 mm |
| Kopfdurchmesser | 13.5 mm |
| Werkstoffgüte | 4.8 (Stahl) |
| Gewindeart | metrisch |
| Werkstoff | Stahl |
| Gewindemaß (metrisch) | 6 |
| Mit Mutter | ja |
| Mit Flansch | ja |
| Vollgewinde | ja |
| Länge bis Unterkante Kopf | 12 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
auf Anfrage
je 1 M
Merkmale
| Länge | 3000 mm |
| Breite | 100 mm |
| Verpackungseinheit | 6 |
| Verpackungseinheit | 720 |
| Art des Verbinders | Klickbefestigung |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 3000 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m | 1700 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 1000 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 450 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 250 N/m |
| eClass 11.0 - Klasse | 27400502 |
| UNSPSC 14.0801 - Klasse | 39131704 |
| Ausführung | integrierter Verbinder |
| Höhe | 60 mm |
| Oberfläche | bandverzinkt |
| Materialstärke | 0.75 mm |
| Seitenlochung | ja |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Montagelochung im Boden | ja |
| Nutzbarer Querschnitt | 5800 mm² |
| Geeignet für Funktionserhalt | ja |
| Gewicht | 1.2852 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 720 M | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Länge | 301 mm |
| Verpackungseinheit | 20 |
| Verpackungseinheit | 320 |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400508 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Ausführung | U-Profil |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Profilbreite | 22 mm |
| Profilhöhe | 50 mm |
| Geeignet für Funktionserhalt | ja |
| Tragfähigkeit | 2 kN |
| Gewicht | 0.61974 kg |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 20 ST | Menge übernehmen |
| 320 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Länge | 201 mm |
| Verpackungseinheit | 20 |
| Verpackungseinheit | 360 |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400508 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Ausführung | U-Profil |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Profilbreite | 22 mm |
| Profilhöhe | 50 mm |
| Geeignet für Funktionserhalt | ja |
| Tragfähigkeit | 2 kN |
| Gewicht | 0.4818 kg |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 20 ST | Menge übernehmen |
| 360 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Länge | 205 mm |
| Breite | 21 mm |
| Verpackungseinheit | 20 |
| Verpackungseinheit | 560 |
| Einsatztemperatur | -20 - 120 °C |
| Sichere Arbeitslast nach IEC 61537 | 600 N |
| eClass 11.0 - Klasse | 27400506 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Ausführung | Klemmausleger |
| Höhe | 73 mm |
| Oberfläche | bandverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Winkel | 90 ° |
| Geeignet für Kabeltragsystembreite | 200 - 50 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 20 ST | Menge übernehmen |
| 560 ST | Menge übernehmen |
Angaben zur Marke
NIEDAX
Hersteller
Niedax GmbH & Co.KG Asbacher Straße 141 DE 53545 Linz am Rhein info@niedax.de
