Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 500 ST | Menge übernehmen |
| 10.500 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

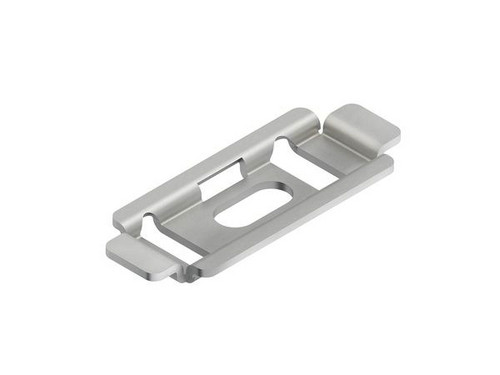

Gitterrinnenbefestigungsplatte, zur Wand-/Boden- und Auslegerbefestigung von Gitterrinnen, zur Wandbefestigung für Gitterinnen mit einer Breite = 100 mm und mind. zwei seitlichen Längsdrähten, zur Boden-/Auslegerbefestigung in Querrichtung für Gitterinnen mit einer Breite = 100 mm und mind. zwei Längsdrähten im Boden mit einem mittigen Abstand von 50 mm und zur Boden-/Auslegerbefestigung in Längsrichtung mit mind. zwei Längsdrähten im Boden mit einem mittigen Abstand von 20 mm. Befestigungszubehör muss je nach Anwendungsfall gesondert bestellt werden. VDE zertifiziert! Verwendung Wandbefestigung : GR 60.100 GRS 60.100 MTC 105.100 MTS 105.100 MTCG 50.100 Verwendung Boden-/Auslegerbefestigung in Querrichtung : alle Niedax Gitterrinnen, MTC... .100 - ..., MTS... .100 - ...und MTCG 50.100 mit Ausnahme von GR 40.040, GRC 60.060 und GRCI 50.050 - 300 Verwendung Boden-/Auslegerbefestigung in Längsrichtung : GR 60.060 GRS 60.060 Verwendung Deckenbefestigung : MTCG 50.100 Verwendung Deckenabhängung : Verbindung MTCT 100 mit Deckenleuchte Verwendung Decken-, Wand-, Bodenbefestigung : MCH 8.20 Abmessungen (ca. Maße) : 56 x 22 mm Bef. Lochung : 7 x 15 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
| Verpackungseinheit | 10500 |
| Verpackungseinheit | 500 |
| Verpackungseinheit | 50 |
| Gewicht | 0,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | horizontal/vertikal |
| Oberfläche | bandverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Befestigungsart | Schraubbefestigung |
| Plattenbreite | 56 mm |
| Plattenhöhe | 22 mm |
| Kurzbeschreibung | Gitterrinnen-Befestigungsplatte, Stahl, bandverzinkt DIN EN 10346 |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400569 |
| UNSPSC 14.0801 - Klasse | 39131705 |
