![NIEDAX](/dasd/cv/media/b823d73e8d2a636a48d6687040241b24/brand/NIEDAX--8L36RIRLFDLN39PAMP28BOUM80.png)

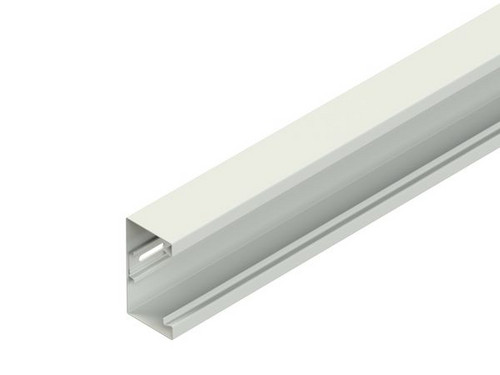

01347091 NIEDAX GKU 133-78T70 VW GK-Unterteil133x70x2000
GKU 133-78T70 VW
4013339206179
GKU133-78T70VW
auf Anfrage
je
1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
8 M | Menge übernehmen |
144 M | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 2 M |
Bestellschritt | 2 M |
Beschreibung
Gerätekanalunterteil, einzügig symmetrisch, mit Schlaufen und rückwärtiger Befestigungslochung zur flexiblen Montage auf Wand oder Wandkonsole, durchgehende Schlaufen zur Aufnahme von Trennprofilen im Rückenteil, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, Gerätemontage im Leitungszug mit einrastbarer Gerätedose für Einbauprogramme mit 80 mm Abdeckrahmen und 60 mm Befestigungsspur, Geräteeinbau ohne Lochblenden, einschließlich 3 Kabelhalteklammern GKF 78 je 2 m Lieferlänge, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Bei der Montage ist darauf zu achten, dass die Schlaufenöffnungen nach oben zeigen. Um einen festen Sitz des Deckels zu erzielen, müssen die Kabelhalteklammern GKF... im Abstand von 0,6 m - 0,7 m im Kanalunterteil eingesetzt werden. Abmessungen (ca. Maße) Höhe H x Tiefe T : 133 x 70 mm Deckelöffnung : 78 mm zweireihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm Reihenabstand : 75 mm vertikale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 500 mm Schlaufenabstand RasterMaße : 250 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 8062 mm² Farbton : verkehrsweiß RAL : 9016 (ähnlich) Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
Schutzart (IP) | IP20 |
Länge | 2000 mm |
Breite | 133 mm |
Verpackungseinheit | 144 |
Verpackungseinheit | 8 |
Gewicht | 2,53 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Farbe | weiß |
Halogenfrei | ja |
Tiefe | 70 mm |
RAL-Nummer | 9016 |
Oberfläche | bandverzinkt und beschichtet |
Werkstoffgüte | sonstige |
Einsatztemperatur | -5 - 60 °C |
Werkstoff | Stahl |
Montageart der Oberteile | innenliegend |
Anzahl der Oberteile | 1 |
Anzahl der steckbaren Trennwände | 1 |
Montagelochung im Boden | ja |
Mit Kabelhalteklammer | ja |
Nutzbarer Querschnitt | 8062 mm² |
Oberteilbreite 1 | 78 mm |
Mit Schutzfolie | ja |
Symmetrisch | ja |
Ausführung Rückwand (Innenseite) | gelocht |
Bauform rechteckig | ja |
Kurzbeschreibung | GK-Unterteil, einzügig symmetrisch, 133x70x2000 mm, De-Öffnung 78 mm, Stahl, bandverzinkt DIN EN 10346, pulverbesch. RAL 9016, inkl. Zubehör |
