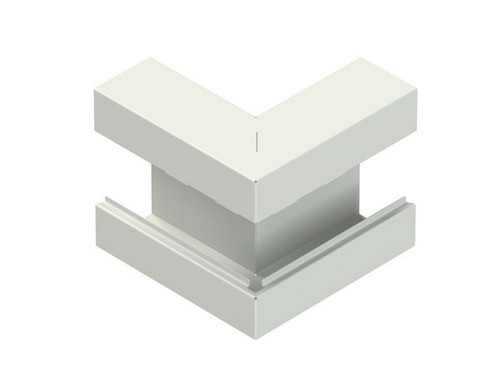

Abbildung ähnlich
01347316
NIEDAX GKA 170-78T70 VW GK-Außeneck 90°, einzüg
GKA 170-78T70 VW
4013339205622
GKA170-78T70VW
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 2 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Außeneck 90°, einzügig symmetrisch, ohne Bodenlaschen für die Aufnahme der Trennstege jedoch mit rückwärtiger Befestigungslochung in beiden Schenkel, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Verwendung für : Gerätekanal GKU 170-78T70 VW Abmessungen (ca. Maße) Höhe H x Tiefe T : 170 x 70 mm Deckelöffnung : 78 mm Schenkellänge aussen : 200 mm einreihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm eine vertikale Rückenlochung : 7 x 33 mm Farbton : verkehrsweiß RAL : 9016 (ähnlich) Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 170 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 2 |
| Gewicht | 1,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Farbe | weiß |
| Ausführung | Unterteil |
| Halogenfrei | ja |
| Tiefe | 70 mm |
| RAL-Nummer | 9016 |
| Oberfläche | bandverzinkt und beschichtet |
| Werkstoffgüte | sonstige |
| Einsatztemperatur | -5 - 60 °C |
| Werkstoff | Stahl |
| Montageart der Oberteile | innenliegend |
| Anzahl der Oberteile | 1 |
| Oberteilbreite 1 | 78 mm |
| Symmetrisch | ja |
| Winkel | 90 ° |
| Kurzbeschreibung | GK-Außeneck 90°, einzügig symmetrisch, 170x70 mm, De-Öffnung 78 mm, Stahl, bandverzinkt DIN EN 10346, pulverbesch., RAL 9016, verkehrsweiß |
| eClass 11.0 - Klasse | 27401206 |
| UNSPSC 14.0801 - Klasse | 39131711 |
