01202094 NIEDAX 2986/3FL ANKERSCHIENE 40x22 SW 18
2986/3 FL
4013339193165
2986/3FL
auf Anfrage
je
100 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
6 M | Menge übernehmen |
750 M | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 3 M |
Bestellschritt | 3 M |
Beschreibung

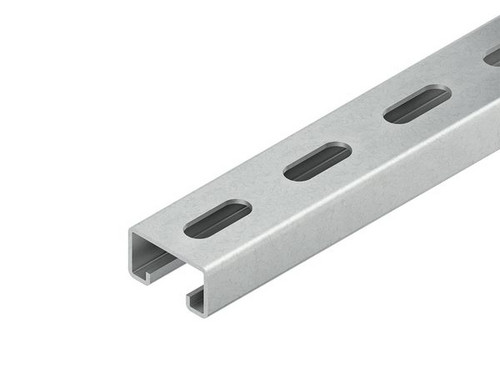

Anker-/Profilschiene Modell 2986, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Ankerschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem jeweils gültigen Prüfzeugnis zu entnehmen. Abmessungen (ca. Maße) H x B x t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale
Länge | 3000 mm |
Breite | 40 mm |
Verpackungseinheit | 6 |
Verpackungseinheit | 750 |
Gewicht | 1,68 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 73269098 |
Ausführung | Einfachprofil |
Höhe | 22 mm |
Oberfläche | feuerverzinkt |
Materialstärke | 2 mm |
Werkstoffgüte | sonstige |
Werkstoff | Stahl |
Art der Lochung | Rücken gelocht |
Profilform | C-Profil |
Schlitzbreite | 18 mm |
Lochbreite | 11.5 mm |
Gewicht | 1.63973 kg |
Widerstandsmoment Wy | 1.11 cm³ |
Widerstandsmoment Wz | 2.25 cm³ |
Flächenträgheitsmoment ly | 1.37 cm4 |
Flächenträgheitsmoment lz | 4.51 cm4 |
Kurzbeschreibung | Ankerschiene, C-Profil, Schlitzweite 18 mm, 40x22x3000 mm, gelocht, Stahl, feuerverzinkt DIN EN ISO 1461 |
