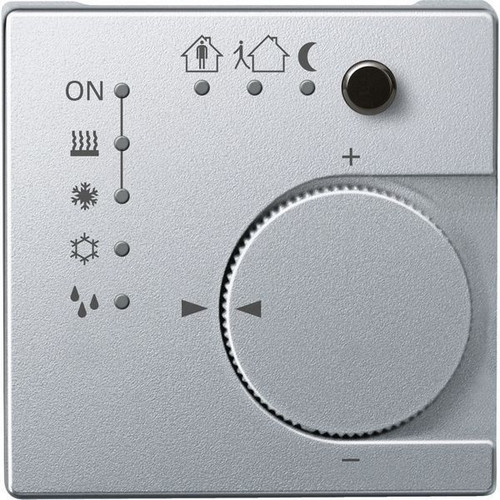

02011230 MERTEN 616860 aluminium KNX Raumtemperaturr.
616860
4042811092818
616860
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
System M
KNX Raumtemperaturregler Unterputz/PI mit Tasterschnittstelle 4fach. Für System M. Das Gerät ist ein Raumtemperaturregler und ein Binäreingang. Abhängig von der Betriebsart, dem aktuellen Temperatursollwert und der Raumtemperatur wird eine Stellgröße für den Heiz- oder Kühlregler auf den KNX übertragen. Die Temperatur kann entweder über den internen oder den externen Temperatursensor erfasst werden, der an die Tasterschnittstelle angeschlossen werden muss. Die Tasterschnittstelle erzeugt eine interne Signalspannung zum Anschluss von max. vier konventionellen Tastern oder potentialfreien Kontakten. Davon können zwei Eingänge für den Anschluss von Schwachstrom-LEDs verwendet werden. Mit integriertem Busankoppler. Der Anschluss an den Bus erfolgt über eine Busanschlussklemme. Funktionen des Raumtemperaturreglers: Reglerart: 2-Punkt-Regelung, stetige PI-Regelung, schaltende PI-Regelung (PWM). Ausgang: stetig im Bereich 0 bis 100% oder schaltend EIN/AUS. Reglerbetrieb: Heizen mit einem Reglerausgang. Kühlen mit einem Reglerausgang. Heizen und Kühlen mit getrennten Reglerausgängen. Heizen und Kühlen mit einem Reglerausgang. 2-stufiges Heizen mit 2 Regelausgängen. 2-stufiges Kühlen mit 2 Regelausgängen. Betriebsarten: Komfort, Komfortverlängerung, Standby, Nachtabsenkung, Frost-/Hitzeschutz. Bedienung: Sollwertverstellung im Bereich mit Stellrad parametrierbar. Anwesenheitstastenfunktionen können parametriert/abgeschaltet werden. Ventilschutz, Reglerdeaktivierung. Funktionen der Tasterschnittstelle: Schalten, Dimmen, Außenjalousie, Wertgeber (Dimmwertgeber, Nebenstelle für Lichtszenen mit/ohne Memory-Funktion, Temperaturwertgeber, Helligkeitswertgeber). Tasterschnittstelle: bis zu 4 Eingänge, davon 2 als Ausgänge nutzbar und einer zum Anschluss des Fernsensors. Ausgangsspannung: 5 V (SELV). Ausgangsstrom: max. 0,8 mA. Max. Kabellänge: Eingänge/Ausgänge max. 5 m, Fernfühler max. 50 m. Material: Thermoplast edel matt. Farbe: Aluminium.
Merkmale
Schutzart (IP) | IP20 |
Verpackungseinheit | 1 |
Gewicht | 0,1 |
Statistische Warennummer | 90321080 |
Montageart | Unterputz |
Zusammenstellung | Basiselement mit zentraler Abdeckplatte |
Farbe | Aluminium |
Oberfläche | lackiert |
Werkstoffgüte | Thermoplast |
Bussystem KNX | ja |
Mit Busankopplung | ja |
Werkstoff | Kunststoff |
Andere Bussysteme | ohne |
Mit Diebstahl-/Demontageschutz | ja |
Manuelle Sollwertverstellung | ja |
Präsenztaster | ja |
Mit LED-Anzeige | ja |
Ausführung der Oberfläche | matt |
Klasse des Temperaturreglers | IV |
Min. Tiefe der Gerätedose | 46.0 mm |
Kurzbeschreibung | KNX Raumtemperaturregler UP/PI mit Tasterschnittstelle 4fach, aluminium, System M |
