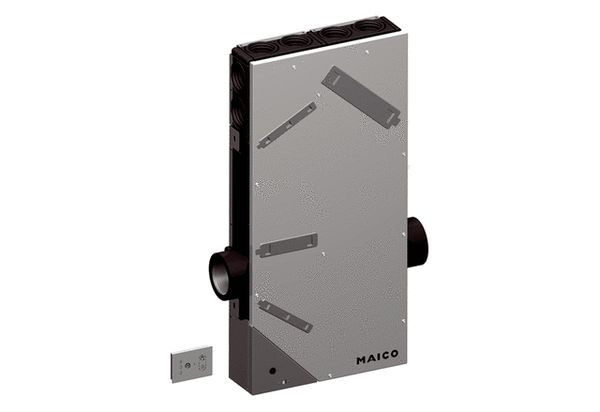

MAICO WS 75 Powerbox S Lüftungsgerät

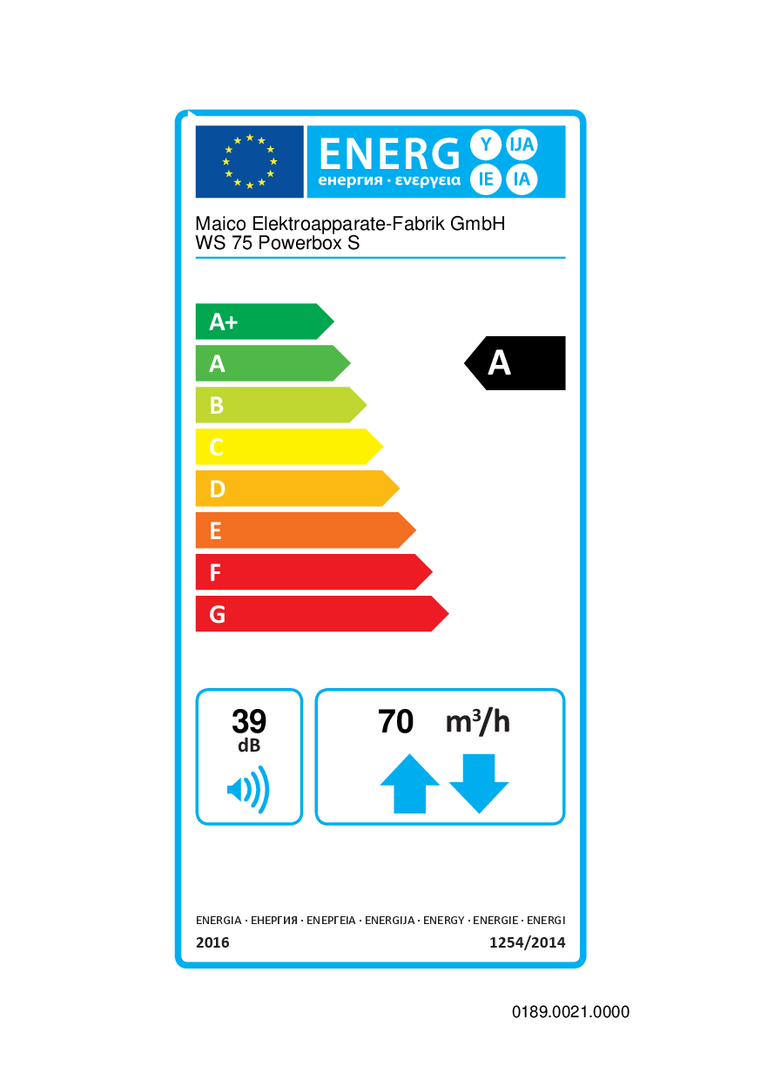

Ausführung  - Montagemöglichkeiten: deckenhängend, Wandmontage oder in der Dachschräge.  - DN 100 Fort- und Außenluftanschluss seitlich. Kurzbeschreibung  - Intelligentes Lüftungsgerät mit Wärme- und Feuchterückgewinnung zur kontrollierten Be- und Entlüftung mit einem Fördervolumen von 20 bis 70 m3/h.  - Sehr leises Gerät mit äußerst guten Schalldämmeigenschaften.  - Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen.  - Hygienezertifikat nach VDI 6022, Blatt 1 vorhanden.  - Kompakt und hocheffizient - Energieeffizienzklasse A. Schall- und energieoptimierte Ventilatoren in EC-Technologie: 6,1 W in Stufe 2 (30 m3/h) für das gesamte Lüftungsgerät.  - Besonders geeignet für den modernen Neubau und Sanierungen.  - KfW-Förderfähigkeit und NRW-Förderung sind gegeben.  - Plug & Play: Einfache Inbetriebnahme, kostenlose Inbetriebnahmesoftware.  - Keine Druckschwankungsempfindlichkeit: Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. Es ist keine Einregulierung der Volumenströme notwendig.  - Verschiedene Betriebsarten: Aus, Manuell, Auto Sensor, ECO-Abluft, ECO-Zuluft.  - Anzeige der Luftqualität via LED.  - Hochwertige Raumluftsteuerung RLS G1 WS aus Glas im Lieferumfang.  - ISO Coarse 80 % (G4) Filter in der Ab- und Außenluft. Außenluftseitig ist optional eine Filterkaskade mit einem ISO ePM1 60 % (F7) Pollenfilter möglich. Filter ohne Werkzeug wechselbar.  - Die Powerbox ist mit einem hochmodernen Enthalpie-Wärmetauscher mit Hygienezertifikat nach VDI 6022, Blatt 1 ausgestattet.  - Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Frostschutz- und Entfeuchtungsstrategie (Überfeuchtungsschutz).  - Bypassbetrieb / Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung.  - Die Powerbox ist per APP (air@home) und über das browserbasierte Webtool (www.air-home.de) mittels integrierter W-LAN-Schnittstelle ansteuerbar.  - Serienmäßige USB-Schnittstelle zur Inbetriebnahme.  - Das Gerät verfügt über einen Multifunktionskontakt für die Ansteuerung von z.B. Alarm / Betriebsanzeige / Nachheizung / Vorheizung / Außenklappe.  - 1 Eingangskontakt (12 V) ist vorhanden für z.B. sicherheitstechnische Abschaltungen.  - Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe.  - Integrierte MODBUS-Schnittstelle (TCP) für Integration in die Gebäudeleittechnik.  - Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme.  - Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme.  - Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/ Anschlussmöglichkeiten.  - Moderne Geräte-Modultechnik ermöglicht eine einfache Nachrüstbarkeit (z.B. Vorheizung) sowie hohe Benutzerfreundlichkeit für Service und Wartung.  - Einsatzbereiche: Räume bis 60 m2: Studentenzimmer, Pflegeheime, betreutes Wohnen, Hotelzimmer, Büros, Besprechungszimmer, Wartezimmer. Merkmale Gehäuse  - Gehäuse mit hoher Luftdichtigkeit aus wärmebrückenfreiem, temperaturbeständigem, schall- und wärmedämmendem EPP-Material mit pulverbeschichteter Blechverkleidung. Farbe: Verkehrsweiß ähnlich RAL 9016 - Feinstruktur matt.  - EPP-Gehäuse mit sehr guten hygienischen / nicht hygroskopische Eigenschaften.  - Material geprüft vom Institut für Lufthygiene nach VDI 6022.  - Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen. Filter  - ISO Coarse 80 % (G4) Filter in der Ab- und Außenluft. Außenluftseitig ist optional eine Filterkaskade mit einem ISO ePM1 60 % (F7) Pollenfilter möglich.  - Werkzeugloser Filtertausch. Empfohlenes Zubehör:  - WS 75 Powerbox S    • Steckverbinder SVR 100 (Art.-Nr. 0055.0188)  - WS 75 Powerbox H    • Rohbaumontage-Set Aufputz: WS 75 RSAP (Art.-Nr. 0093.1615) oder Rohbaumontage-Set Unterputz: WS 75 RSUP (Art.-Nr. 0093.1616)    • Abdeckung Aufputz: WS 75 APA (Art.-Nr. 0093.1617) oder Abdeckung Unterputz: WS 75 UPA (Art.-Nr. 0093.1618) oder Abdeckung Unterputz Glas: WS 75 UPGA (Art.-Nr. 0093.1619) Optionales Zubehör:  - Laibungselement Duo LE (Art.-Nr. 0093.0088)  - Laibungselement-Verlängerung Duo LEV (Art.-Nr. 0093.0089) Bedienung  - Raumluftsteuerung RLS G1 WS im Lieferumfang: Ein/Aus, 5 manuell einstellbare Luftstufen (z.B. Lüftung zum Feuchteschutz, Lüftung zur reduzierten Lüftung, Nennlüftung, Stoßlüftung und Intensivlüftung), Automatikbetrieb, Filterwechselanzeige, Störungsanzeige.  - WS 75 Powerbox S: Die Steuerung wird extern an der UP-Dose montiert.  - WS 75 Powerbox H: Steuerung direkt am Gerät oder extern an einer UP-Dose montiert.  - Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z.B.    • Liveberichterstellung, Nutzerverwaltung    • Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb    • Manueller Betrieb / AUS    • ECO-Betrieb Zuluft oder ECO-Betrieb Abluft    • Filterabfragen, Fehlermeldungen  - USB-Anschluss für Service / Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware.  - Netzwerkverbindung über integriertes 2,4 GHz WLAN-Modul.  - Smart-Home ready (z.B. Loxone über MODBUS TCP/IP).  - Modbus TCP in Arbeit.  - Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org.  - Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org. Steuerung  - Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert).  - Stufenlose bedarfsgeführte Anpassung der Luftmengen.  - Integrierte Überfeuchtungsschutz-Funktion.  - 3 Temperatursensoren in der Außen-, Fort- und Zuluft.  - 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen.  - Alternative Zubehörsensoren für den Abluftstutzen: Kombisensor Temperatur-Feuchte-CO2 oder Temperatur-Feuchte-VOC.  - Bis zu 2 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar.  - Multifunktionskontakt zur Ansteuerung von z.B. Betriebs- und Störungsanzeige, Heizregister, Außenklappen oder Kühlung.  - Eingang für sicherheitstechnische Abschaltung über 12V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte).  - Einschlaffunktion: Gerät wird über eine einstellbare Einschlafdauer ausgeschalten und läuft anschließend wieder an. Zulassungen und Zertifikate  - Prüfbericht nach DIN EN 13141-8.  - Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher.  - Eintragung in TZWL- Bulletin. Wärmetauscher / Wärmerückgewinnung  - Hocheffizienter Enthalpie-Kreuzgegenstrom-Wärmetauscher.  - Wärmerückgewinnung bis 93 % und Feuchterückgewinnung bis 75 %.  - Hygienezertifikat (keine Bakterien, Virenwachstum/Virenübergang) nach VDI 6022, Blatt 1.  - Wärmetauscher mit Wasser reinigbar, antimikrobiell.  - Kein Kondensatanschluss notwendig. Sommerschaltung  - Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung. Frostschutz  - Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen durch Überwachung der Fortlufttemperatur.  - Bei Frostgefahr wird der Außenluftvolumenstrom schrittweise reduziert. Ventilatoren  - Radialventilatoren in Außenluft und Fortluft.  - Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung.  - 4 Lüftungsstufen von 20 m3/h bis 70 m3/h stufenlos einstellbar. Montagehinweise  - Montage an die abgehängte Decke oder Innenwand.  - Empfohlene Kernlochbohrung: Mindestdurchmesser 105 mm.  - Leichte, sehr zeitsparende Montage durch Umklappen und Anschrauben der Befestigungslaschen direkt am Gerät.  - Gehäusedeckel leicht demontierbar.  - Keine Einregulierung der Anlage notwendig.  - Das Gerät wird betriebsfertig montiert. Der elektrische Anschluss erfolgt mittels Festverdrahtung. Artikel: WS 75 Powerbox S  - Ausführung: Fort- und Außenluftanschluss seitlich  - Anzahl Lüftungsstufen: 4  - Fördervolumen: 20 m3/h / 70 m3/h / (Werkseinstellung 20 / 30 / 40 / 50 m3/h)  - SEC average: -40,82 kWh/(m2*a)  - Energieeffizienzklasse: A  - Spannungsart: Wechselstrom  - Bemessungsspannung: 230 V  - Netzfrequenz: 50 Hz / 60 Hz  - Maximale Leistungsaufnahme: 5,2 W / 6,1 W / 8,3 W / 11,5 W  - Stand-By-Leistungsaufnahme: < 1 W  - IMax: 0,2 A  - Schutzart: IP 00  - Elektrische Steckverbindung: Klemme  - Einbauort: (Abgehängte) Decke / Innenwand  - Einbauart: Unterputz  - Systemart: dezentral/zentral  - Material Gehäuse: Kunststoff EPP  - Material Wärmetauscher: Kunststoff  - Material Innenverkleidung: EPP  - Farbe: verkehrsweiß RAL 9016 (Feinstruktur matt)  - Gewicht: 17,5 kg  - Gewicht mit Verpackung: 20,5 kg  - Filterart: Außen- und Abluftfilter  - Filterklasse: ISO Coarse 80 % (G4) / optional ISO ePM1 60 % (F7)  - Anschlussdurchmesser: 100 mm / 75 mm  - Breite: 640 mm  - Höhe: 1040 mm  - Tiefe: 155 mm  - Breite mit Verpackung: 660 mm  - Höhe mit Verpackung: 1060 mm  - Tiefe mit Verpackung: 180 mm  - Fördermitteltemperatur bei IMax: -15 °C bis 60 °C  - Umgebungstemperatur: 10 °C bis 40 °C  - Wärmebereitstellungsgrad: 93 % / bei 20 m3/h  - Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom  - Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 75 %  - Zulässige Feuchte im Aufstellraum: 80 %  - Bypass: nein  - Vorheizregister: optional  - Enthalpie-Wärmetauscher: ja  - Frostschutzschaltung: ja  - Sommerschaltung: ECO-Abluft / ECO-Zuluft  - Filterüberwachung: zeitgesteuert  - Feuchteregelung: integriert  - CO2-Regelung (optional): WS 75 CO2, PP 45 CO2, SKD  - Luftqualitätsregelung (optional): WS 75 VOC, PP 45 VOC  - KNX-Anbindung (optional): K-SM  - MODBUS-Schnittstelle: integriert  - Bedienteil im Lieferumfang: RLS G1 WS, APP  - Funkintegration EnOcean (optional): ja  - Mobile Ansteuerung: ja  - Schalldruckpegel: 15 dB(A) / 16 dB(A) / 19 dB(A) / 20 dB(A) / Unterputzmontage, Abstand 1 m Freifeldbedingungen  - Bewertete max. Element-Normschallpegeldifferenz Dn,w: 56 dB / gemessen mit Rückschlagklappe und Kombi-Wandstutzen, 62 dB gemessen mit Rückschlagklappe und Laibungselement  - Bewertetes Schalldämmmass Rw,R: 31 dB / gemessen mit Rückschlagklappe und Kombi-Wandstutzen, 37 dB gemessen mit Rückschlagklappe und Laibungselement  - Max. Drehzahl: 2000 1/min
