MAICO WS 160 Flat ET Zentrales Lüftungsgerät

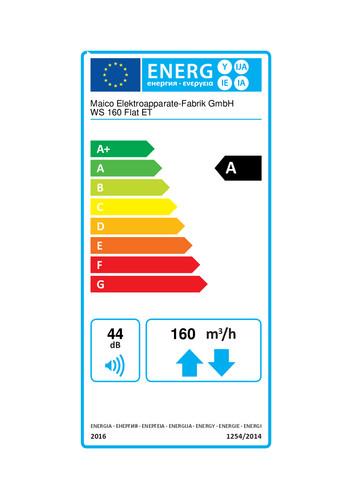

Kompaktes und sehr flaches Gerät mit Wärmerückgewinnung. Ideal für abgehängte Decken. Kein Kondensatablauf notwendig, dank hocheffizientem Enthalpie-Wärmetauscher. Gleichstrom-Motoren mit integrierter, automatischer Volumenstromregelung für gleichbleibende Luftmenge (""Volumenstromkonstanz""). Die Flachgeräte sind sehr leise, energieeffizient und entsprechen einem A-Label nach der ErP-Richtlinie. Einfach-Bedienteil RLS 1 WR im Lieferumfang enthalten. Schalten der 4 Lüftungsstufen, Wartungsanzeige, Störungsmeldungen. Bedienung auch über APP/ WebAPP möglich: Max. sind 6 Betriebsarten möglich z.B. 2 Automatikbetriebsarten(Auto Sensor/ Auto Zeit) oder 4 manuelle Betriebsarten(Manueller Betrieb/ ECO-Abluft/ ECO-Zuluft/AUS). Wärmetauscher: Abwaschbarer antimikrobieller Enthalpie-Wärmetauscher aus Kunststoff (PS). Energieeffiziente Ventilatoren: 2 Radial-Gleichstromventilatoren, vorwärtsgekrümmt. In der Zuluft bzw. Fortluft. 4 Lüftungsstufen von 40.. 160 m³/h stufenlos einstellbar. Bemessungsspannung: 230 V, 50/60 Hz, Breite: 582 mm, Höhe: 230 mm, Tiefe: 1260 mm
mit Enthalpie-Wärmetauscher Standardausführung  - Zentralgerät mit Enthalpiewärmetauscher.  - Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von unter anderem einer Luftklappe einer Zonenregelung. Kurzbeschreibung  - Intelligentes Lüftungsgerät mit Wärme- und Feuchterückgewinnung zur kontrollierten Be- und Entlüftung mit einem Fördervolumen von 40 bis 160 m3/h.  - Zwei Zuluftstutzen (links und rechts) und ein Abluftstutzen (mitte) ermöglichen eine kreuzungsfreie Verlegung der Zuluftleitungen.  - Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen. Hygienezertifikat nach VDI 6022, Blatt 1 vorhanden.  - Kompakt und hocheffizient - Energieeffizienzklasse A. Schall- und energieoptimierte Ventilatoren in EC-Technologie.  - KfW-Förderfähigkeit und NRW-Förderung sind gegeben.  - Besonders geeignet für den modernen Neubau oder Sanierungen.  - Montagemöglichkeiten: deckenhängend, Wandmontage oder in der Dachschräge.  - Keine Druckschwankungsempfindlichkeit: Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. Es ist keine Einregulierung der Volumenströme notwendig.  - Sehr leises Gerät mit äußerst geringer Aufbauhöhe (23 cm): Dadurch besonders für den Einbau in abgehängten Decken geeignet. Darüber hinaus auch für die Installation in der Dachschräge geeignet.  - Verschiedene Betriebsarten: Aus, Manuell, Auto Sensor, ECO-Abluft, ECO-Zuluft.  - Raumluftsteuerung RLS 1 WR im Lieferumfang.  - ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 55 % (F7) Pollenfilter in der Außenluft. Eine Filterkaskade (ISO Coarse 80 % / ISO ePM1 55 %) in der Außenluft ist zur Filterstandzeit-Erhöhung möglich.  - Das Lüftungsgerät ist mit einem hochmodernen Enthalpie-Wärmetauscher mit Hygienezertifikat nach VDI 6022, Blatt 1 ausgestattet.  - Das WS 160 Flat ist via APP (air@home) und dem browserbasierten Webtool (www.air-home.de) mittels integrierter LAN-Schnittstelle ansteuerbar.  - Plug & Play: Einfache Inbetriebnahme durch kostenlose Inbetriebnahmesoftware und serienmäßigen USB-Anschluss für Inbetriebnahme, Steuerungs-Update sowie Service.  - Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Entfeuchtungsstrategie (Überfeuchtungsschutz). Weiterhin zeichnet sich das Gerät durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie aus.  - Das Wärmerückgewinnungsgerät verfügt über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung.  - 2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen.  - Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe.  - Integrierte MODBUS-Schnittstelle (TCP/IP und RTU) für Integration in die Gebäudeleittechnik.  - Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme.  - Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme.  - Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. Druckkonstanz-Regelung der EC-Ventilatoren, Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung.  - Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/Anschlussmöglichkeiten.  - Moderne Geräte-Modultechnik ermöglicht eine hohe Benutzerfreundlichkeit für Service und Wartung. Gehäuse  - Pulverbeschichtetes Stahlblechgehäuse.  - Filterwechsel einfach ohne Werkzeug möglich.  - Dichtes, wärmebrückenfreies, und schallgedämmtes Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material.  - EPP-Gehäuse mit sehr guten hygienischen/nicht hygroskopische Eigenschaften.  - Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen. Filter  - ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 55 % (F7) Pollenfilter in der Außenluft.  - Werkzeugloser Filterwechsel. Bedienung  - Betriebsfertig mit Ein-/Ausschalter.  - Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige.  - Weitere Bedienteile können parallel angeschlossen werden.  - Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z.B.    • Liveberichterstellung, Nutzerverwaltung    • Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb    • Manueller Betrieb / AUS    • ECO-Betrieb Zuluft oder ECO-Betrieb Abluft    • Filterabfragen, Fehlermeldungen  - Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von:    • 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit)    • 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS)    • komplette Inbetriebnahme des Trio LZ möglich  - Optionales Design-Bedienteil RLS G1 WS:    • EIN/AUS    • 5 Stufen    • Automatikbetrieb    • ECO-Zuluft, ECO-Abluft    • Filterwechsel- und Störungsanzeige  - USB-Anschluss für Service/Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware.  - Netzwerkeinbindung über integrierte LAN-Schnittstelle.  - Smart-Home ready (z.B. Loxone über Modbus TCP/IP).  - Modbus TCP/IP und RTU serienmäßig integriert.  - Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org.  - Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org. Steuerung  - Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert).  - Stufenlose bedarfsgeführte Anpassung der Luftmengen.  - Integrierte Überfeuchtungsschutz-Funktion.  - 3 Temperatursensoren in der Außen-, Fort- und Zuluft.  - 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen.  - Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar.  - Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs-und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung.  - Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte).  - Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung).  - Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von:    • 3-Wege-Klappe (z.B. Luft-Erdwärmetauscher)    • einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher)    • Schaltkontakt-Verwendung für externes Nachheizregister  - Erweiterbar über optionale Zusatzplatine ZP 2 für:    • Druckkonstanz der EC-Ventilatoren    • Differenzdruckgesteuerte Filterüberwachung  - Diverse Ein-und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe. Zulassungen und Zertifikate  - DiBt-Zulassung.  - PHI-Zertifikat.  - Prüfbericht nach DIN EN 13141-7.  - Zertifikat nach Schweizer energie-cluster.ch.  - Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher. Wärmetauscher/Wärmerückgewinnung  - Hocheffizienter Enthalpie-Kreuzgegenstrom-Wärmetauscher.  - Wärmerückgewinnung bis 84 % und Feuchterückgewinnung bis 53 %.  - Hygienezertifikat (keine Bakterien, Virenwachstum/Virenübergang) nach VDI 6022, Blatt 1.  - Wärmetauscher mit Wasser reinigbar, antimikrobiell.  - Kein Kondensatanschluss notwendig. Sommerschaltung  - Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung. Frostschutz  - Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen durch Überwachung der Fortlufttemperatur.  - Bei Frostgefahr wird der Außenluftvolumenstrom schrittweise reduziert. Ventilatoren  - Vorwärts gekrümmte Radialventilatoren in der Fortluft bzw. Außenluft.  - Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung.  - Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2.  - 4 Lüftungsstufen von 40 m3 bis 160 m3/h stufenlos einstellbar. Montagehinweise  - Leichte, sehr zeitsparende Montage durch direktes Anschrauben des Gerätes an der Decke / Wand.  - Gehäusedeckel leicht demontierbar über Schrauben. Artikel: WS 160 Flat ET  - Ausführung: Standardausführung  - Anzahl Lüftungsstufen: 4  - Fördervolumen: 40 m3/h - 160 m3/h  - Volumenstromkonstant: ja  - SEC average: -34,1 kWh/(m2*a)  - Energieeffizienzklasse: A  - Spannungsart: Wechselstrom  - Bemessungsspannung: 230 V  - Netzfrequenz: 50 Hz / 60 Hz  - SPI-Wert nach DIN EN 13141-7 (A7): 0,34 Wh/m3  - Leistungsaufnahme nach DIN EN 13141-7 (A7): 36 W  - Stand-By-Leistungsaufnahme: < 1 W  - IMax: 1,1 A  - Schutzart: IP 00  - DIBT-Zulassung: ja  - PHI-Zertifizierung: ja  - Einbauort: Wand / Decke  - Aufstellungsort: Bad / Küche / Keller / Speicher / Kniestock / Hauswirtschaftsraum / Heizungsraum / Flur  - Systemart: zentral  - Material Gehäuse: Kunststoff EPP / Stahlblech  - Material Wärmetauscher: Kunststoff  - Material Innenverkleidung: Kunststoff EPP  - Farbe: schwarz / verkehrsweiß  - Gewicht: 26,5 kg  - Gewicht mit Verpackung: 32 kg  - Filterklasse: ISO Coarse 80 % (G4) / ISO ePM1 55 % (F7)  - Anschlussdurchmesser: 125 mm / 160 mm  - Anschlussdurchmesser Kondensatablauf: nicht notwendig  - Breite: 582 mm  - Höhe: 230 mm  - Tiefe: 1260 mm  - Breite mit Verpackung: 710 mm  - Höhe mit Verpackung: 245 mm  - Tiefe mit Verpackung: 1365 mm  - Fördermitteltemperatur bei IMax: -20 °C bis 50 °C  - Wärmebereitstellungsgrad: 84 %  - Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 76 %  - Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom  - Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 53 %  - Position Abluft: links/rechts  - Bypass: nein  - Vorheizregister: nein  - Zonenklappe: nein  - Enthalpie-Wärmetauscher: ja  - Frostschutzschaltung: ja  - Sommerschaltung: ECO-Abluft / ECO-Zuluft  - Filterüberwachung: zeitgesteuert (optional über Differenzdruck)  - Feuchteregelung: integriert  - CO2-Regelung (optional): SKD  - Luftqualitätsregelung (optional): EAQ 10/3  - KNX-Anbindung (optional): K-SM  - MODBUS-Schnittstelle: integriert  - Bedienteil im Lieferumfang: RLS 1 WR, App  - Bedienteil (optional): RLS T2 WS, RLS G1 WS  - Funkintegration EnOcean (optional): E-SM  - Mobile Ansteuerung: ja  - Schalldruckpegel Gehäuseabstrahlung: 37 dB(A) / Abstand 1 m, Schallabsorption 10 m2  - Zulassungsnummer: Z-51.4-376  - Max. Drehzahl: 3300 1/min
