66504427 MAICO PPB 30 RC Endmontage-Set
PPB 30 RC
4012799952442
0095.0244
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Zulassungen und Zertifikate: Prüfbericht nach EN 13141-8. Eintragung in TZWL Bulletin. Wärmetauscher: Mit den Hochleistungswärmetauschern und den hocheffizienten EC-Ventilatoren erreichen die Geräte einen Wärmebereitstellungsgrad von 73 % beim Referenzvolumenstrom nach EN 13141-8. Montagehinweise: Montage erfolgt in 2 Schritten: Einbau der Rohbauhülse PP 45 RHK (DN 160) oder RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %. Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten. Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt. Anschließend folgt die Integration des Endmontage-Sets. Keine Rohrverlegung notwendig und keine Einregulierung der Anlage notwendig. Elektrischer Anschluss: Das Gerät wird betriebsfertig montiert geliefert. Das PPB 30 RC wird direkt an 230 V angeschlossen. ACHTUNG: Einsatzbereich (Schutzzone) des Gerätes prüfen. Kondensatablauf: Die Abführung des Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung. Artikel: PPB 30 RC, Fördervolumen: 5 m3/h / 12 m3/h / 18 m3/h / 22 m3/h / 26 m3/h, Energieeffizienzklasse: A, Bemessungsspannung: 230 V, SPI-Wert nach DIN EN 13141-8: 0,18 Wh/m3, Maximale Leistungsaufnahme: 2 W / 2,5 W / 3,2 W / 4 W / 5,1 W, Schutzart: IP X4, Einbaulage: waagerecht, Systemart: dezentral, Material: Kunststoff, Material Gehäuse: Kunststoff, Material Wärmetauscher: Keramik, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 4,47 kg, Gewicht mit Verpackung: 5,524 kg, Filterart: Außen- und Abluftfilter, Filterklasse: G3/G3, Anschlussdurchmesser: 160 mm, Breite: 275 mm, Höhe: 275 mm, Tiefe: 410 mm, Breite mit Verpackung: 300 mm, Höhe mit Verpackung: 330 mm, Tiefe mit Verpackung: 500 mm, Notwendiger Mauerdurchbruch: 162 bis 182 mm, Wandstärke: 320 mm / 500 mm, Wärmebereitstellungsgrad beim Referenzvolumenstrom nach DIN EN 13141-8: 73,3 %, Notwendige Raumluftsteuerung: DS 45 RC oder RLS 45 K mit PP 45 EO, Schalldruckpegel: 23 dB(A) / 35 dB(A) / 43 dB(A) / 48 dB(A) / 51 dB(A) / Abstand 1 m, Freifeldbedingungen, Bewertete max. Element-Normschallpegeldifferenz Dn,w: 37 dB, Ursprungsland: Deutschland, Art der Lüftung: dezentrale Zu- und Abluft, WRG über: sonstige, Wärmebereitstellungsgrad: 73,3 %
Merkmale
Schutzart (IP) | IPX4 |
Breite | 275 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Gewicht | 4,47 |
Höhe | 275 mm |
Tiefe | 410 mm |
Gewicht | 4.47 kg |
Frequenz | 50 Hz |
Spannung | 230 V |

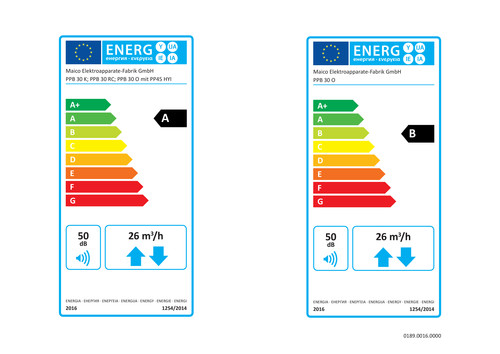

Energieeffizienzklasse (1253/2014/EU) | A |
Kurzbeschreibung | Endmontage-Set PPB 30 RC Funkversion |
