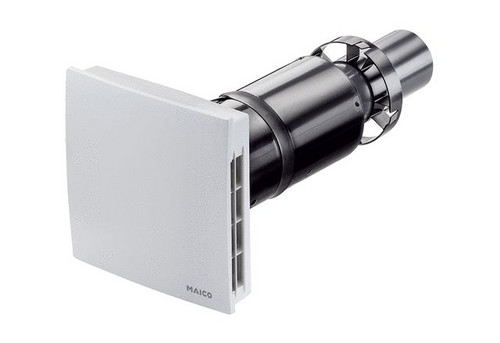

66504316 MAICO PPB 30 K Endmontage-Set

Zulassungen und Zertifikate: Prüfbericht nach EN 13141-8. Eintragung in TZWL Bulletin. Wärmetauscher: Mit den Hochleistungswärmetauschern und den hocheffizienten EC-Ventilatoren erreichen die Geräte einen Wärmebereitstellungsgrad von 73 % beim Referenzvolumenstrom nach EN 13141-8. Montagehinweise: Montage erfolgt in 2 Schritten: Einbau der Rohbauhülse PP 45 RHK (DN 160) oder RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %. Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten. Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt. Anschließend folgt die Integration des Endmontage-Sets. Keine Rohrverlegung notwendig und keine Einregulierung der Anlage notwendig. Elektrischer Anschluss: Das Gerät wird betriebsfertig montiert geliefert. Elektrischer Anschluss erfolgt mittels Steckverbindung. Verbindung zur Raumluftsteuerung RLS 45 K oder RLS 45 O über steckbare Steuerleitungen. Die 12 VDC Stromleitung der Raumluftsteuerung RLS 45 K / RLS 45 O zum Gerät ist gleichzeitig die Steuerleitung. Kondensatablauf: Die Abführung des Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung. Artikel: PPB 30 K, Fördervolumen: 5 m3/h / 12 m3/h / 18 m3/h / 22 m3/h / 26 m3/h, Energieeffizienzklasse: A, Bemessungsspannung: 12 V DC, SPI-Wert nach DIN EN 13141-8: 0,19 Wh/m3, Maximale Leistungsaufnahme: 1,7 W / 2,5 W / 3,4 W / 4,4 W / 5,3 W, Schutzart: IP X4, Einbaulage: waagerecht, Systemart: dezentral, Material: Kunststoff, Material Gehäuse: Kunststoff, Material Wärmetauscher: Keramik, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 4,69 kg, Gewicht mit Verpackung: 5,71 kg, Filterart: Außen- und Abluftfilter, Filterklasse: G3/G3, Anschlussdurchmesser: 160 mm, Breite: 275 mm, Höhe: 275 mm, Tiefe: 410 mm, Breite mit Verpackung: 300 mm, Höhe mit Verpackung: 330 mm, Tiefe mit Verpackung: 475 mm, Notwendiger Mauerdurchbruch: 162 bis 182 mm, Wandstärke: 320 mm / 500 mm, Wärmebereitstellungsgrad beim Referenzvolumenstrom nach DIN EN 13141-8: 73,3 %, Notwendige Raumluftsteuerung: RLS 45 K, Schalldruckpegel: 23 dB(A) / 35 dB(A) / 43 dB(A) / 48 dB(A) / 51 dB(A) / Abstand 1 m, Freifeldbedingungen, Bewertete max. Element-Normschallpegeldifferenz Dn,w: 37 dB, Ursprungsland: Deutschland, Art der Lüftung: dezentrale Zu- und Abluft, WRG über: sonstige, Wärmebereitstellungsgrad: 73,3 %
