66505067

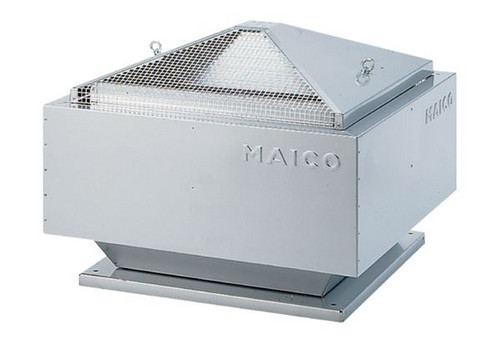

MAICO MDR 35 EC Radial-Dachventilator

Standardausführung  - Intelligente Steuerungsmöglichkeiten über 0-10 V, PWM oder Modbus.  - Externes EIN/AUS-Schalten möglich.  - Status Reparaturschalter potentialfreier Kontakt (bis 230 V/2 A belastbar).  - Störmeldung Motor potentialfreier Kontakt (bis 230 V/2 A belastbar). Merkmale  - Formschönes Gehäuse aus verzinktem Stahlblech.  - Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß EN ISO 13857.  - Abdeckung für Reinigungsarbeiten leicht abnehmbar.  - Automatische Störmeldung.  - Integrierter Reparaturschalter.  - Schutzart IP X5.  - Stabile Transportösen ermöglichen einen Transport per Kran.  - Entspricht der DIN EN 60204-1 und DIN EN 60335-1. Regelung  - Intelligente Steuerungsmöglichkeiten über Modbus, 0-10 V, PWM oder Drucksteuerung.  - Ausgabe von Störmeldungen.  - Drucksensor im Ventilatorgehäuse der PG-Varianten betriebsbereit eingebaut. Motor und Flügelrad  - EC-Motor, 230 V 50 Hz. 400 V 50 Hz ab DN 400.  - Überlastungsschutz serienmäßig.  - Keine Maßnahmen zum Motorschutz notwendig.  - Drehzahlsteuerbar, Ausnahme: MDR-PG .. EC, MDR-VG .. EC. Elektrischer Anschluss  - Gemeinsamer Netzanschluss für Ventilator und Regelung.  - Netzanschlüsse jeweils 3 x 1,5 mm2 (oder 7 x 1,5 mm2) vom Typ NYM-J.  - Steuerleitung ab 0,5 mm2.  - Anschlussklemmen für Drehzahlsteuerung mittels 0-10 V, PWM oder Potentiometer.  - Anschlussklemme für Status-Drehzahl-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC).  - Anschlussklemme für Modbus-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC).  - Anschlussklemme für Störmeldungen. Artikel: MDR 35 EC  - Fördervolumen: 5376 m3/h  - FördervolumenNenn: 3012 m3/h / im opt. Wirkungsgrad  - Druck pfs, Nenn: 533 Pa - im opt. Wirkungsgrad  - Drehzahl nNenn: 2090 1/min - im opt. Wirkungsgrad  - Laufradtyp: radial  - Drehzahlsteuerbar: ja  - Reversierbarkeit: nein  - Spannungsart: Wechselstrom  - Bemessungsspannung: 230 V  - Netzfrequenz: 50 Hz  - Nennleistung: 886 W / im opt. Wirkungsgrad  - INenn: 3,87 A / im opt. Wirkungsgrad  - IMax: 4,2 A  - Schutzart: IP X5  - Wärmeklasse: F  - Polumschaltbar: nein  - Einbauort: Dach  - Einbaulage: senkrecht  - Gewicht: 50 kg  - Gewicht mit Verpackung: 55,05 kg  - Schwenkbar: nein  - Nennweite: 355 mm  - Breite: 800 mm  - Höhe: 601 mm  - Tiefe: 800 mm  - Breite mit Verpackung: 1200 mm  - Höhe mit Verpackung: 741 mm  - Tiefe mit Verpackung: 1200 mm  - Fördermitteltemperatur bei IMax: -25 °C bis 60 °C  - Temperaturklasse: F  - Gesamteffizienz e: 50,3 %  - Effizienzgrad N: 73,2  - Herstellungsjahr: siehe Typenschild  - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233  - PBEP / FördervolumenBEP / Pfs, BEP: 0,886 kW / 3012 m3/h / 533 Pa  - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung  - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung  - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -  - SchallleistungspegelLWA5: 82 dB
