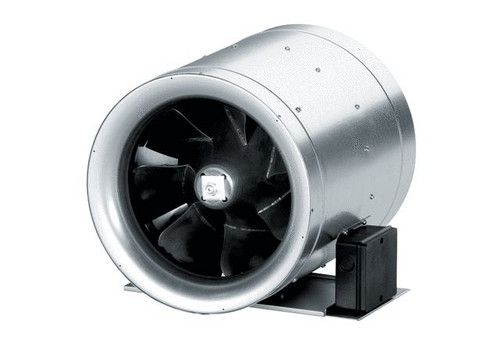

01604341 MAICO EDR 31 Diagonalventilator 230V IP44
EDR 31
4012799806578
0080.0657
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Typenreihe EDR
Zum direkten Einbau in Lüftungsleitungen. Strömungstechnisch besonders günstig durch Diagonallaufrad mit nachgeschaltetem Stator. Direkte Förderung der Luft im Ventilator ohne Umlenkungen. Der hinter dem Laufrad befindliche Stator wirkt als Leitrad und und erhöht in Verbindung mit einem Diffusor den statischen Druckaufbau um über 30 %. Reduzierung unnötiger Überstromverluste durch Rotorscheibe und doppelter Spaltabdeckung zwischen Saug- und Druckraum. Reduzierung der Betriebskosten durch hohen Wirkungsgrad. Serienmäßig mit Montagefuß, mit angebrachtem Klemmenkasten. Ventilatoren in Schutzart IP 44. Netzfrequenz: 50 Hz, Spannung: 230 V, Werkstoff des Gehäuses: Stahlblech Für direkten Einbau in Rohrleitungen. Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr. Ansaugdüse zum turbulenzarmen Luftansaugen. Diagonal-Laufrad mit nachgeschaltetem Stator. Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. Mit Diffusor zur Erhöhung des statischen Drucks. Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. Meridianer Strömungsverlauf verhindert Turbulenzen. Schutzart IP X4. Ausnahme EDR 45 bis EDR 56 IP 54. Wärmeklasse F. Wechselstrommotor: Elektrischer Anschluss über außenliegenden Klemmenkasten. Drehzahlregelung mittels Transformatoren möglich. Thermischer Überlastungsschutz serienmäßig. Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10 oder den Steuerstromkreis eines Schützes angeschlossen werden. Elektrischer Anschluss: Netzfrequenz 50 Hz.Artikel: EDR 31, Fördervolumen: 3400 m3/h, FördervolumenNenn: 2243 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 466 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 2776 1/min - im opt. Wirkungsgrad, Drehzahl: 2800 1/min, Laufradtyp: diagonal, Drehzahlsteuerbar: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 460 W / im opt. Wirkungsgrad, INenn: 2,3 A / im opt. Wirkungsgrad, IMax: 3,2 A, Schutzart: IP X4, Wärmeklasse: F, Netzzuleitung: 3 / 1,5 mm2, Einbaulage: senkrecht / waagerecht, Material Gehäuse: Stahlblech, verzinkt, Farbe: silbergrau, Gewicht: 14,88 kg, Gewicht mit Verpackung: 15,51 kg, Nennweite: 315 mm, Breite: 349 mm, Höhe: 324 mm, Tiefe: 351 mm, Breite mit Verpackung: 390 mm, Höhe mit Verpackung: 345 mm, Tiefe mit Verpackung: 360 mm, Fördermitteltemperatur bei IMax: 70 °C, Umgebungstemperatur: 70 °C, Gesamteffizienz e: 52,7 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 66,2, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,515 kW / 2243 m3/h / 466 Pa, nBEP: 2776 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, IBEP: 2,3 A, SchallleistungspegelLWA5: 76 dB(A), Gleichstrommotor: false
Zum direkten Einbau in Lüftungsleitungen. Strömungstechnisch besonders günstig durch Diagonallaufrad mit nachgeschaltetem Stator. Direkte Förderung der Luft im Ventilator ohne Umlenkungen. Der hinter dem Laufrad befindliche Stator wirkt als Leitrad und und erhöht in Verbindung mit einem Diffusor den statischen Druckaufbau um über 30 %. Reduzierung unnötiger Überstromverluste durch Rotorscheibe und doppelter Spaltabdeckung zwischen Saug- und Druckraum. Reduzierung der Betriebskosten durch hohen Wirkungsgrad. Serienmäßig mit Montagefuß, mit angebrachtem Klemmenkasten. Ventilatoren in Schutzart IP 44. Netzfrequenz: 50 Hz, Spannung: 230 V, Werkstoff des Gehäuses: Stahlblech Für direkten Einbau in Rohrleitungen. Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr. Ansaugdüse zum turbulenzarmen Luftansaugen. Diagonal-Laufrad mit nachgeschaltetem Stator. Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. Mit Diffusor zur Erhöhung des statischen Drucks. Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. Meridianer Strömungsverlauf verhindert Turbulenzen. Schutzart IP X4. Ausnahme EDR 45 bis EDR 56 IP 54. Wärmeklasse F. Wechselstrommotor: Elektrischer Anschluss über außenliegenden Klemmenkasten. Drehzahlregelung mittels Transformatoren möglich. Thermischer Überlastungsschutz serienmäßig. Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10 oder den Steuerstromkreis eines Schützes angeschlossen werden. Elektrischer Anschluss: Netzfrequenz 50 Hz.Artikel: EDR 31, Fördervolumen: 3400 m3/h, FördervolumenNenn: 2243 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 466 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 2776 1/min - im opt. Wirkungsgrad, Drehzahl: 2800 1/min, Laufradtyp: diagonal, Drehzahlsteuerbar: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 460 W / im opt. Wirkungsgrad, INenn: 2,3 A / im opt. Wirkungsgrad, IMax: 3,2 A, Schutzart: IP X4, Wärmeklasse: F, Netzzuleitung: 3 / 1,5 mm2, Einbaulage: senkrecht / waagerecht, Material Gehäuse: Stahlblech, verzinkt, Farbe: silbergrau, Gewicht: 14,88 kg, Gewicht mit Verpackung: 15,51 kg, Nennweite: 315 mm, Breite: 349 mm, Höhe: 324 mm, Tiefe: 351 mm, Breite mit Verpackung: 390 mm, Höhe mit Verpackung: 345 mm, Tiefe mit Verpackung: 360 mm, Fördermitteltemperatur bei IMax: 70 °C, Umgebungstemperatur: 70 °C, Gesamteffizienz e: 52,7 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 66,2, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,515 kW / 2243 m3/h / 466 Pa, nBEP: 2776 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, IBEP: 2,3 A, SchallleistungspegelLWA5: 76 dB(A), Gleichstrommotor: false
Merkmale
Schutzart (IP) | IPX4 |
Länge | 351 mm |
Werkstoff des Gehäuses | rostfreier Stahl |
Verpackungseinheit | 1 |
Gewicht | 14,88 |
Statistische Warennummer | 84145100 |
Luftmenge unbelastet | 3400 m³/h |
Anschlussspannung | 230 V |
Kurzbeschreibung | Diagonal-Ventilator EDR 31 DN315 |
