01602622

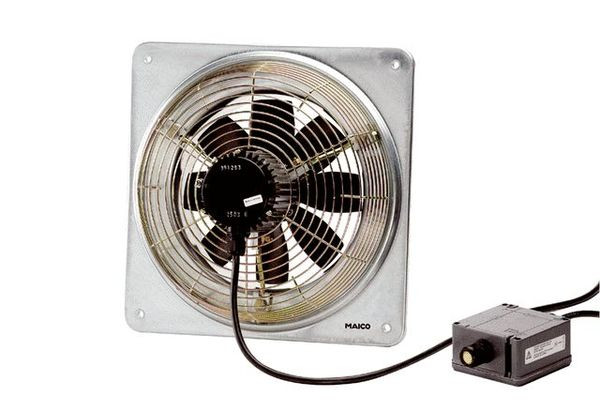

MAICO DZQ 20/2 B E Ex e WANDVENTILATOR

Produktausführung  - Drehstrommotor  - Ex II 2G Ex eb IIB+H2 T3/T4 Gb X / Ex II 2G Ex h IIB+H2 T3/T4 Gb X.  - Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C.  - Für Be- oder Entlüftung umschaltbar. Besondere Eigenschaften  - Axial-Wandventilator, explosionsgeschützt, Medium Gas.  - Explosionsschutz und Zulassungen nach ATEX und IECEx.  - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.  - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.  - Für Zonen 1 und 2.  - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit.  - Schutzart IP 64.  - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.  - Einbau in jeder Lage möglich. Typenreihe  - EZQ / DZQ .. Ex e mit quadratischer Wandplatte.  - EZS / DZS .. Ex e mit Stahlwandring. Laufrad  - Axiallaufrad aus leitfähigem Kunststoff.  - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung  - Die Förderrichtung ist gekennzeichnet.  - Standard Abluftbetrieb, Förderrichtung über Motor saugend. Drehstrommotor  - Robuster Drehstrommotor mit Kugellager, wartungsfrei.  - Reversierbar.  - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung.  - Betriebsart S1 (Dauerbetrieb).  - Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZ.. 35/2 B Ex...  - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.  - Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen. Elektrischer Anschluss  - EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang.  - DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang.  - Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung. Artikel: DZQ 20/2 B Ex e  - Ausführung: Quadratische Wandplatte  - Fördervolumen: 1090 m3/h  - Drehzahl: 2950 1/min  - Laufradtyp: axial  - Drehzahlsteuerbar: ja  - Reversierbarkeit: ja  - Spannungsart: Drehstrom  - Bemessungsspannung: 400 V  - Netzfrequenz: 50 Hz  - Nennleistung: 65 W  - cosphi: 0,4  - INenn: 0,23 A  - Imax bei UNenn: 0,25 A  - Schutzart: IP 64  - Wärmeklasse: F  - Einbauort: Wand / Decke  - Einbauart: Aufputz  - Einbaulage: senkrecht / waagerecht  - Material: Stahlblech, verzinkt  - Material Gehäuse: Stahlblech, verzinkt  - Farbe: verzinkt  - Gewicht: 7,11 kg  - Gewicht mit Verpackung: 8,25 kg  - Nennweite: 200 mm  - Breite: 345 mm  - Höhe: 345 mm  - Tiefe: 220,5 mm  - Breite mit Verpackung: 415 mm  - Höhe mit Verpackung: 415 mm  - Tiefe mit Verpackung: 300 mm  - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G  - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb  - Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C  - IA/IN: 7,3  - Zeit tA: 69 sek  - Betriebsart: S1  - PTC DIN 44082: M 100  - EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0102 X, IECEx EPS 19.0018X  - Temperaturklasse: T4  - Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)
