Artikelbild
Abbildung ähnlich
LEGRAND

01027870

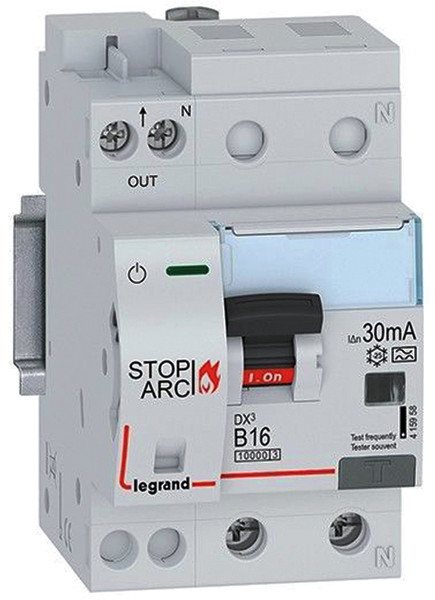

LEGRAND 415958 DX3 AFDD B16 1P+NR 10KA 30MA A

415958 3414971169548 415958
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
18 ST Menge übernehmen
324 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Brandschutzschalter DX³ STOP ARC nach IEC/EN 62606. Fehlerlichtbogen-Schutzeinrichtung AFDD zur Vermeidung der Brandgefahr durch parallele und serielle Fehlerlichtbögen. DX³ STOP ARC eignen sich für den Einbau gemäß DIN VDE 0100-420: 2016-02. LED-Zustandsanzeige für das einfache erkennen des Betriebsstatus, Selbstüberwachung der AFDD-Einheit mit integriertem , täglichen Selbsttest. Beschriftungsfenster, Rot/Grün am Schalthebel, Anbau von Hilfsgeräten möglich. Neutralleiteranschluss rechts. Verschienbar mit Legrand Stiftkammschienen. Bemessungsspannung 230 V~ , Spannungsart: AC, Frequenz: 50 Hz, Energiebegrenzungsklasse 3, Schutzart IP 20.

Merkmale

Schutzart (IP) IP20
Polzahl 2
Verpackungseinheit 1
Verpackungseinheit 324
Verpackungseinheit 18
Gewicht 0,22
Gewichtseinheit KG
Gewichtbezugsmenge 1
Frequenz 50 Hz
Bemessungsstrom 16 A
Bemessungsspannung 230 V
Auslösecharakteristik B
Bemessungsfehlerstrom 0.03 A
Fehlerstrom-Typ A
Energiebegrenzungsklasse 3
Überspannungskategorie 3
Breite in Teilungseinheiten 3
Mitschaltender Neutralleiter ja
Steuerspannungsart Zusatzeinrichtung AC
Zusatzeinrichtungen werkseitig angebaut sonstige
Bemessungsabschaltvermögen nach EN 61009 10 kA
Verschmutzungsgrad 2
Kurzbeschreibung DX3 AFDD Brandschutzschalter mit FI/LS-Schalter B16A,1P+NR,10kA,30mA, Typ A, 3TE
eClass 11.0 - Klasse 27142213
UNSPSC 14.0801 - Klasse 39121601
