01027864 LEGRAND 415929 DX3 AFDD LS C10 1P+NR 6KA
415929
3414971179547
415929
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
24 ST | Menge übernehmen |
312 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

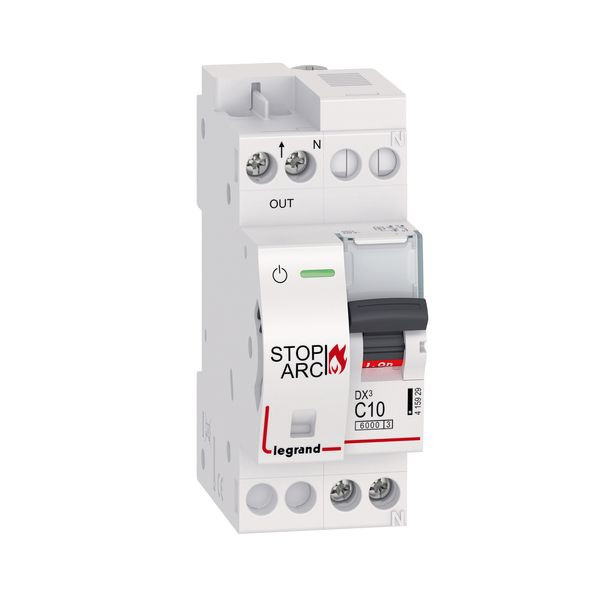

Brandschutzschalter DX³ STOP ARC
LED-Zustandsanzeige für das einfache erkennen des Betriebsstatus, Selbstüberwachung der AFDD-Einheit mit integriertem , täglichen Selbsttest. Beschriftungsfenster, Rot/Grün am Schalthebel, Anbau von Hilfsgeräten möglich. Neutralleiteranschluss rechts. Verschienbar mit Legrand Stiftkammschienen. Bemessungsspannung 230 V~ , Spannungsart: AC, Frequenz: 50 Hz, Energiebegrenzungsklasse 3, Schutzart IP 20.
Legrand Brandschutzschalter DX3 STOP ARC. Nach EN 62606, VDE 0665-10,EN 60898-1, VDE 0641-11. AFDD mit LS-Schalter, 1-polig mit mitschaltendem Neutralleiter, LS-Schutzschalterteil: C-Charakteristik, Bemessungsstrom In 10 A, Bemessungsschaltvermögen Icn 6 kA nach EN 60898-1, Bemessungsspannung Un 230 VAC , Bemessungsfrequenz 50 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel , mit Beschriftungsfenster, Neutralleiteranschluss rechts, verschienbar mit Legrand Stiftkammschienen. Anbau von Hilfsgeräten möglich. Der Brandschutzschalter DX3 STOP ARC ist eine Gerätekombination aus Fehlerlichtbogen – Schutzeinrichtung AFDD und Leitungsschutzschalter. Der einpolig geschützte und zweipolig geschaltete AFDD mit Leitungsschutzschalter bietet eine sichere allpolige Abschaltung bei folgenden Fehlerbildern: Überlast, Kurzschluss, parallele und serielle Fehlerlichtbögen. Mit LED Zustandsanzeige für das Erkennen des Betriebsstatus, Meldeanzeige für das visuelle erkennen bei Fehlerlichtbogen-Auslösung. Die Selbstüberwachung der AFDD-Einheit erfolgt über einen internen täglichen Selbsttest. Ursachen zur Entstehung von Fehlerlichtbögen sind zum Beispiel: Beschädigte Leiterisolierung durch Nägel, Schrauben oder Bohrungen, gequetschte Kabel oder Leitungen, lose oder fehlerhafte Klemmstellen in Steckdosen oder Schraubverbindungen.Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Polzahl | 2 |
Verpackungseinheit | 1 |
Verpackungseinheit | 312 |
Verpackungseinheit | 24 |
Gewicht | 0,18 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Bemessungsstrom | 10 A |
Bemessungsspannung | 230 V |
Auslösecharakteristik | C |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Breite in Teilungseinheiten | 2 |
Mitschaltender Neutralleiter | ja |
Frequenz | 50 - 60 Hz |
Verschmutzungsgrad | 2 |
Bemessungsschaltvermögen nach EN 60898 | 6 kA |
Kurzbeschreibung | DX3 AFDD Brandschutzschalter mit LS-Schalter C10 A, 1P+NR, 6kA, 230VAC, 2TE |
