Beschreibung

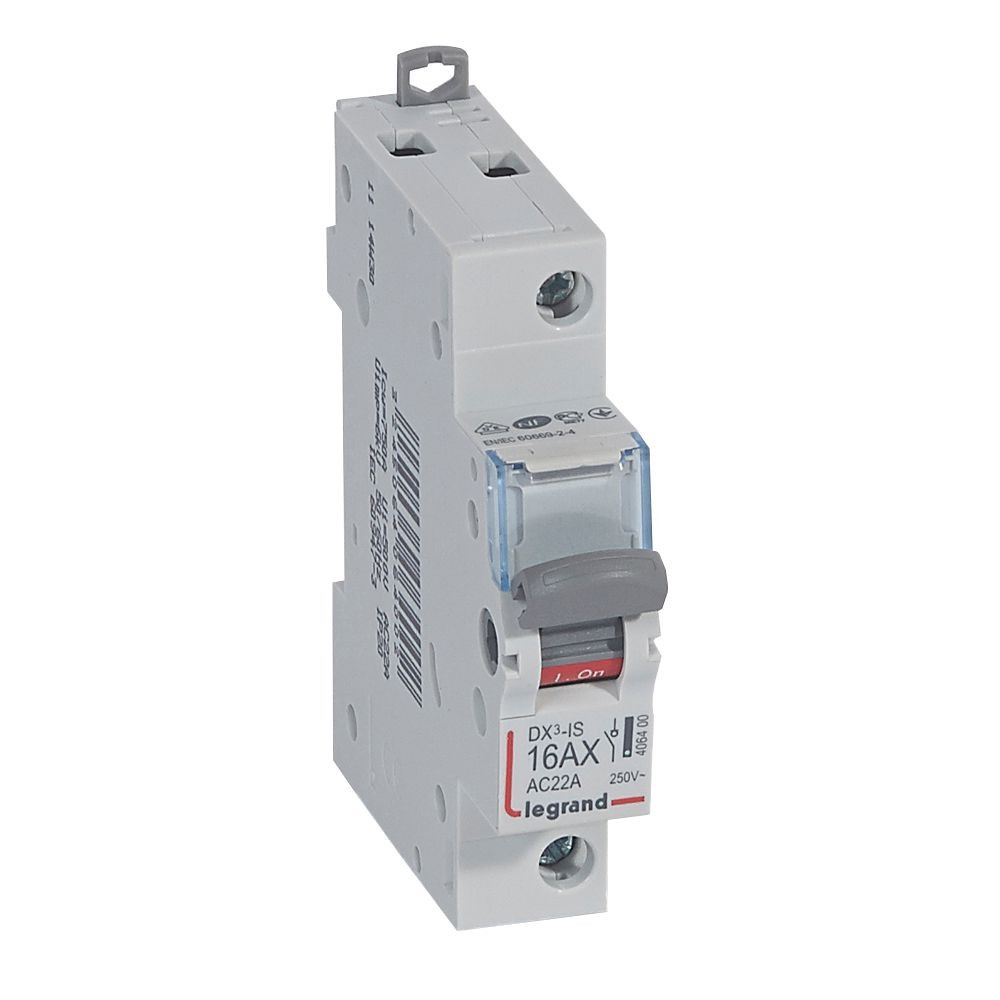

Legrand Lasttrennschalter DX3, 1-polig, 16A 250 VAC, nach EN 60947-3, EN 60669-2-4. Gebrauchskategorie AC-22A. Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, einpolig verschienbar mit Legrand Stiftkammschienen, Anbau von Hilfsgeräten möglich.
Merkmale
| Verpackungseinheit | 1000 |
| Breite | 17.8 mm |
| Polzahl | 1 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Verpackungseinheit | 10 |
| Gewicht | 0,72 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Bemessungsdauerstrom Iu | 16 A |
| Bedingter Bemessungskurzschlussstrom Iq | 4500 kA |
| Schutzart (IP), frontseitig | IP20 |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Knebel |
| Ausführung als Hauptschalter | ja |
| Ausführung als Sicherheitsschalter | ja |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 250 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Kurzbeschreibung | DX3 IS 1P 16A |
| Höhe | 94.8 mm |
| Tiefe | 76.4 mm |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
