Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
| 200 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

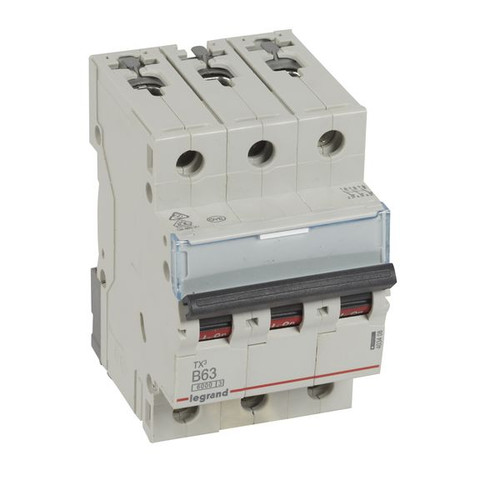

Legrand Leitungsschutzschalter TX3 nach EN 60898-1, VDE 0641-11, EN 60947-2, 3-polig, B-Charakteristik, Bemessungsstrom In 63 A, Bemessungsschaltvermögen Icn 6 kA nach EN 60898-1, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50/60 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit B-Charakteristik sind vornehmlich für den Leitungsschutz in Licht- und Steckdosen-Stromkreisen bestimmt.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 200 |
| Verpackungseinheit | 20 |
| Gewicht | 0,45 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362090 |
| Einbautiefe | 44 mm |
| Bemessungsstrom | 63 A |
| Bemessungsspannung | 400 V |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Breite in Teilungseinheiten | 3 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 3 |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Frequenz | 50 - 60 Hz |
| Verschmutzungsgrad | 2 |
| Unterputzmontage | ja |
| Kurzbeschreibung | TX3 Leitungsschutzschalter B-Charakteristik, 63A, 3-polig, 6kA, 400VAC, 3TE |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
