Abbildung ähnlich

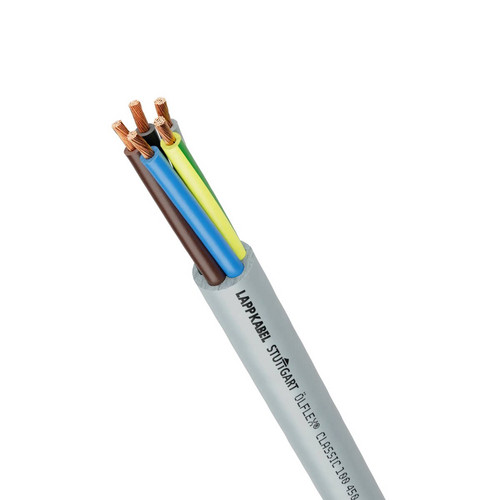

11000972 LAPP LAPP ÖLFLEX CLASSIC 100 5G6
4044773008753
4044773008753
00101073
auf Anfrage
je
100 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 M | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 M |
Bestellschritt | 1 M |
Beschreibung
Anlagenbau Maschinenbau Heiz- und Klimatechnik Kraftwerkstechnik, Trockene oder feuchte Räume, bei normaler mechanischer Beanspruchung, Feste Verlegung als auch gelegentlich flexibler Einsatz ohne Zugbeanspruchung bei freier, nicht ständig wiederkehrender Bewegung, Geeignet für Torsionsanwendungen, die im Loop von Windkraftanlagen (WKA) typisch sind, Hohe elektrische Sicherheit durch 4 kV Prüfspannung, Gute Flexibilität durch Aderverseilung mit kurzer Schlaglänge, Feindrähtige Litze aus blanken Kupferdrähten, PVC Aderisolation LAPP P8/1, Adern in Lagen verseilt, Mantel: PVC, grau (ähnlich RAL 7001), In Anlehnung an IEC 60227-5 und EN 50525-2-51, Flammwidrig nach IEC 60332-1-2, Gute chemische Beständigkeit,
Merkmale
Serviceartikel | Ja |
Verpackungseinheit | 1 |
Gewicht | 0,49 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85444995 |
Leiter-Nennquerschnitt | 6 mm² |
Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
Ader-Kennzeichnung | Farbe |
Nennspannung U | 750 V |
Mantel-Farbe | grau |
Mantelmaterial | Polyvinylchlorid (PVC) |
Leiter-Klasse | Kl.5 = feindrähtig |
Nennspannung U0 | 450 V |
Ader-Zahl | 5 |
Außendurchmesser ca. | 15.6 mm |
Kupferzahl | 28,80 /100m |
Kupfer-Basis | 150,00 EUR/100kg |
Schirm über Verseilelement | ohne |
Schirm über Verseilung | ohne |
Zul. Kabelaußentemperatur bei Montage/Handling | -5 - 70 °C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - 80 °C |
Tragorgan | ohne |
Kältebeständig nach EN 60811-504+505+506 | ja |
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 234 mm |
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 62.4 mm |
Kurzbeschreibung | ÖLFLEX® CLASSIC 100 450/750V 5G6 |
